หมุดเดือยอุตสาหกรรมเครื่องจักรกลซีเอ็นซี

หมุดเดือยเป็นหมุดทรงกระบอกสั้นที่ใช้เพื่อรักษาการจัดตำแหน่งที่แม่นยำระหว่างชิ้นส่วนตั้งแต่สองชิ้นขึ้นไป หมุดเดือยอุตสาหกรรมที่ใช้เครื่องจักร CNC ต่างจากสลักเกลียวที่ใช้ยึดชิ้นส่วนเข้าด้วยกัน เป็นจุดอ้างอิงที่ใช้สร้างชุดประกอบทั้งหมด เมื่อคุณขันตัวเรือนกระปุกเกียร์เข้ากับหน้าแปลนมอเตอร์ หมุดเดือย (ไม่ใช่โบลต์) จะรับประกันว่าเพลาจะอยู่ในแนวเดียวกัน

หมุดเดือยมีสองรูปแบบหลัก: แบบสวมอัดและแบบสวมแบบสวม ความแตกต่างด้านประสิทธิภาพระหว่างเดือยที่ดีและไม่ดีนั้นวัดเป็นไมครอน: แน่นเกินไปและทำให้เดือยยึด; หลวมเกินไปและชุดประกอบหลุด

วัสดุและความแข็งของเดือยพินอุตสาหกรรม

เหล็กกล้าคาร์บอน (1045/1060): ชุบแข็งและอบคืนตัว ใช้งานทั่วไปคุ้มราคา

เหล็กแบริ่ง (GCr15/52100): ผ่านการชุบแข็งถึง HRC 60–64 เพื่ออายุการใช้งานสูงสุด

สเตนเลส (SUS303/304/316): ทนต่อการกัดกร่อนสำหรับอาหาร ใช้งานในทะเล และทางการแพทย์

เหล็กกล้าเครื่องมือชุบแข็ง (สำหรับการใช้งานที่สึกหรอเป็นพิเศษ)

ช่วงเส้นผ่านศูนย์กลาง: 1 มม. - 30 มม. ความยาวตั้งแต่ 3 มม. ถึง 200 มม

ระดับความคลาดเคลื่อน: m6 สวมอัด, h6/h7 สลิปฟิตตาม ISO 8734/8735, USAS B18.8.2

เส้นทางการผลิตแบบคลาสสิกคือการเจียรแบบไร้ศูนย์กลาง: แท่งจะถูกกราวด์จนถึงเส้นผ่านศูนย์กลางสุดท้ายบนเครื่องบดแบบไร้ศูนย์กลาง ตัดตามความยาว ลบมุม และชุบแข็ง สิ่งที่ผู้ซื้อส่วนใหญ่ไม่ทราบก็คือลำดับการเจียรก่อนแข็งตัวนั้นมีความสำคัญ — การแข็งตัวหลังจากการเจียรทำให้เกิดการบิดเบี้ยว ซึ่งเป็นเหตุผลว่าทำไมเราจึงเจียร ชุบแข็ง แล้วจึงเจียรพินที่สำคัญให้เสร็จ

การแบ่งปันกรณีจริงของ Tuoyuan

อุตสาหกรรม: ระบบอัตโนมัติทางอุตสาหกรรมและเครื่องจักร

วัสดุ: อลูมิเนียม / สแตนเลส

กระบวนการ: การกลึงและเซาะร่อง CNC ที่แม่นยำ

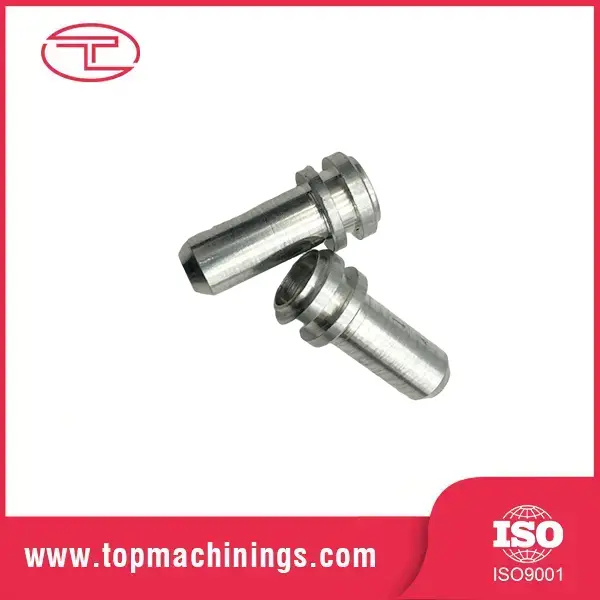

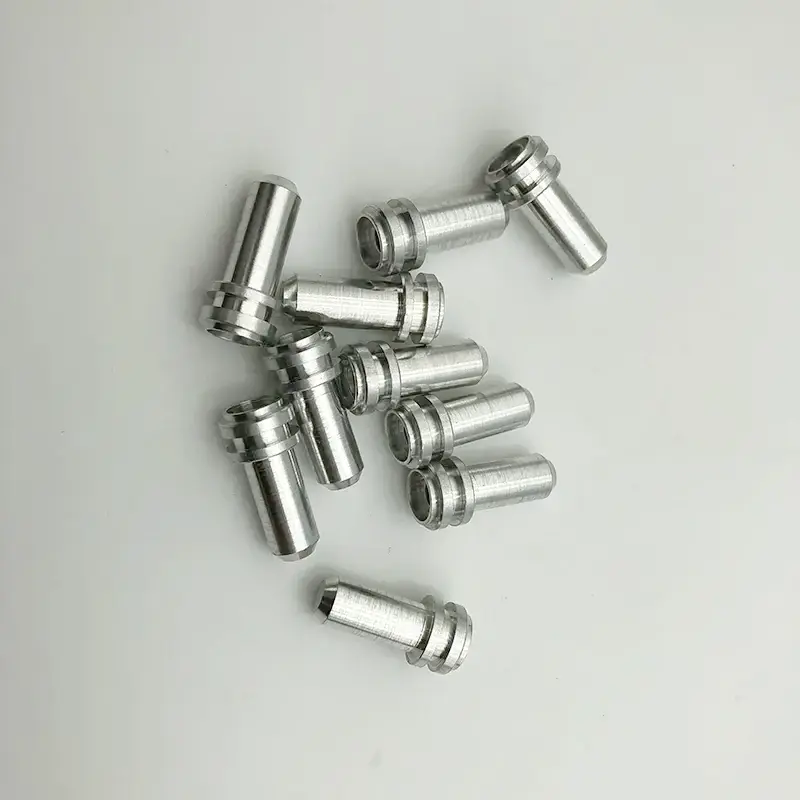

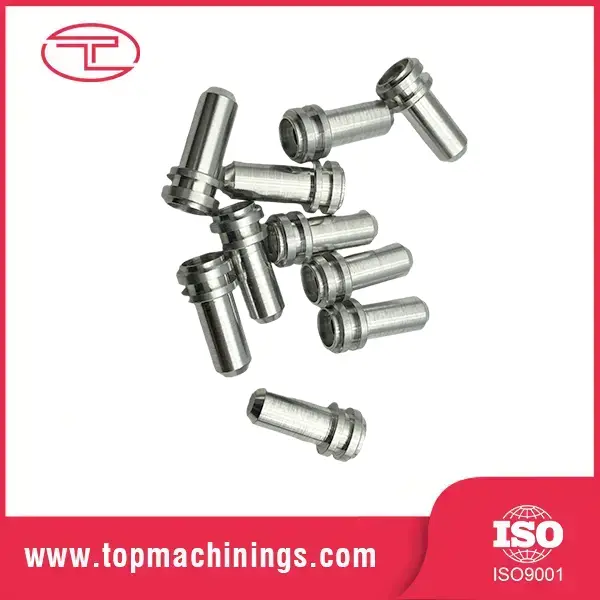

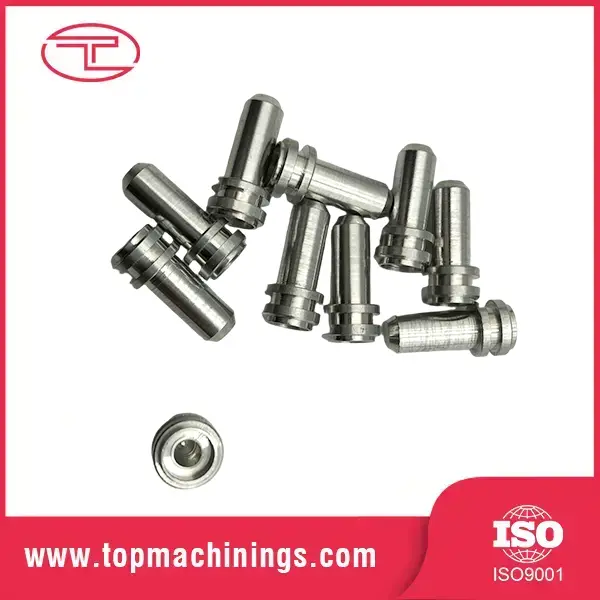

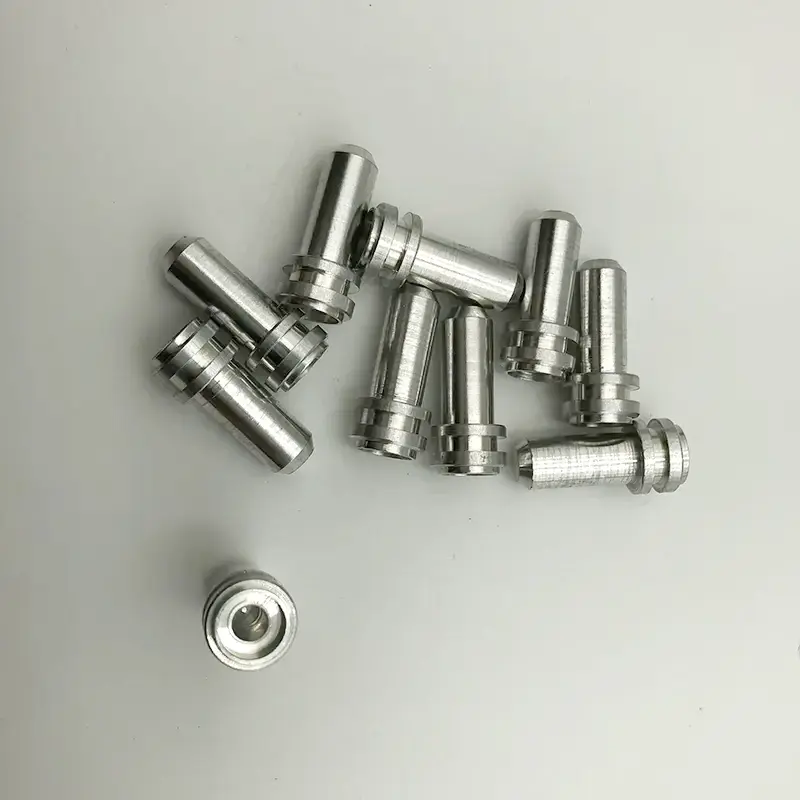

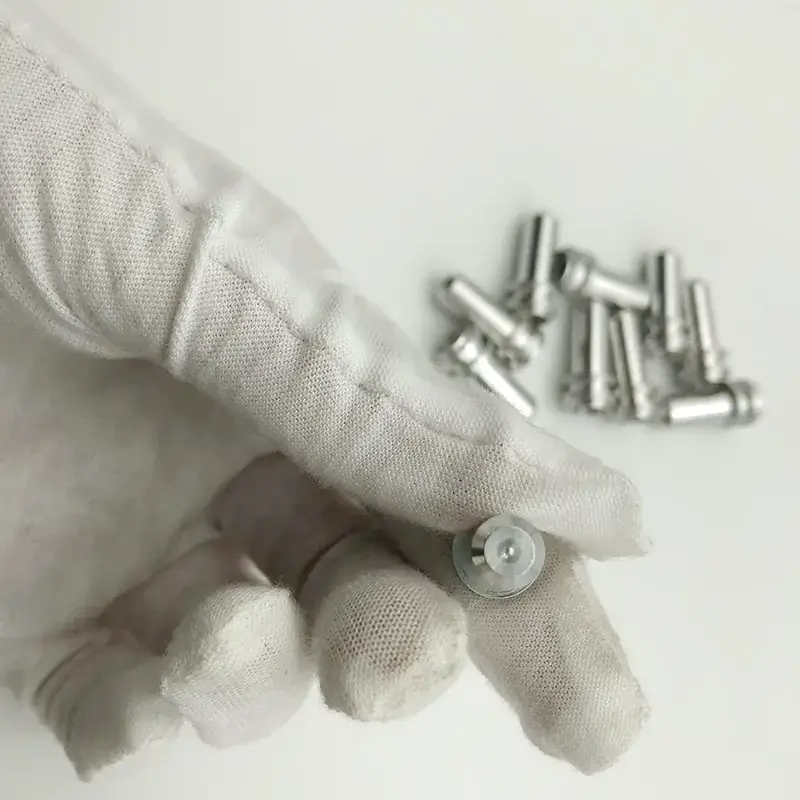

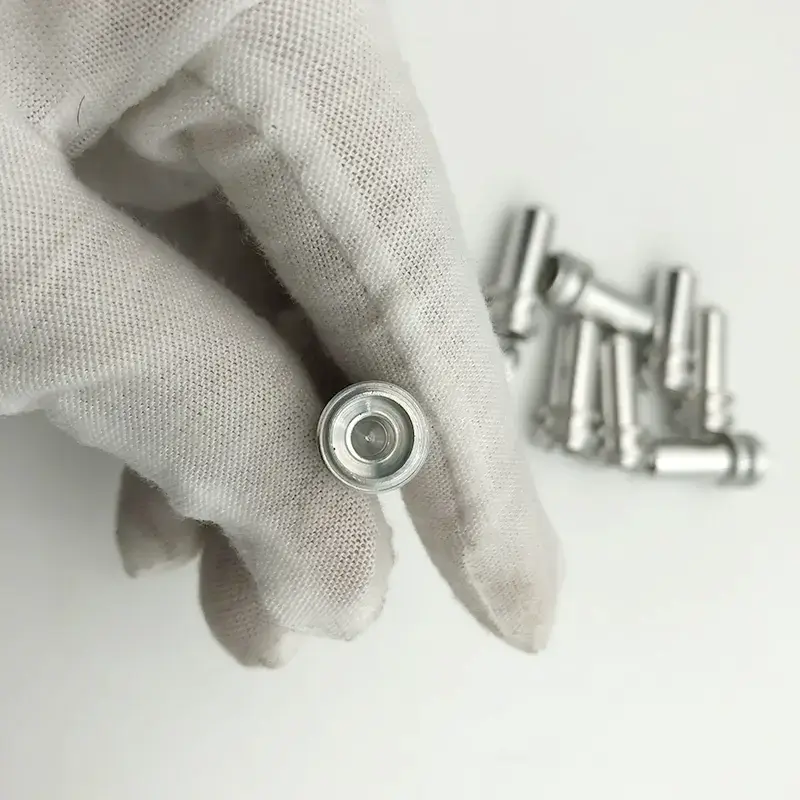

ผู้ผลิตระบบอัตโนมัติในสหรัฐฯ ต้องการหมุดเดือยอุตสาหกรรมที่ใช้เครื่องจักร CNC แบบกำหนดเองพร้อมร่องยึดโอริงที่แม่นยำและพิกัดความเผื่อด้านขนาดที่เข้มงวด เพื่อให้แน่ใจว่ามีการจัดตำแหน่งที่ถูกต้องและการปิดผนึกอย่างปลอดภัยในสายการประกอบความเร็วสูง

เราผลิตพินแบบหลายขั้นเหล่านี้โดยใช้เครื่องกลึง CNC ของสวิสที่มีความแม่นยำสูง โดยรักษาความลึกของร่องและผิวสำเร็จที่แม่นยำเพื่อการปิดผนึกที่เหมาะสมที่สุด มีการตรวจสอบด้วยแสง 100% ก่อนบรรจุภัณฑ์

คุณสมบัติหลักและคุณประโยชน์

กราวด์ถึง ±0.002 มม. สำหรับการกำหนดตำแหน่งจริง

เส้นผ่านศูนย์กลางสุดท้ายเป็นแบบกราวด์แบบไม่มีศูนย์กลางถึง ±0.002 มม. โดยมีผิวสำเร็จ Ra 0.2–0.4μm นี่ไม่ใช่ค่าเผื่อที่ "ใกล้เคียงเพียงพอ" — หมุดเดือยอุตสาหกรรมที่ใช้เครื่องจักร CNC คือค่าเผื่อที่ทำให้การประกอบทำซ้ำได้ การติดตั้งมีความแม่นยำ และผลิตภัณฑ์มีความสม่ำเสมอ

ชุบแข็งเป็น HRC 60+ เพื่อการใช้งานที่ยาวนาน

หมุดเหล็กลูกปืนผ่านการชุบแข็งถึง HRC 60–64 ทำให้มีความแข็งเพื่อให้สามารถใส่และถอดซ้ำๆ ได้โดยไม่ต้องให้คะแนน เดือยที่แข็งแล้วจะมีอายุการใช้งานได้นานกว่าเดือยแบบอ่อนตามลำดับความสำคัญ

ปลายแหลม ขอบสะอาด

ปลายทั้งสองข้างมีการลบมุม (โดยทั่วไปคือ 1.5×45°) และลบคม ดังนั้นหมุดจึงเริ่มเจาะเข้าไปในรูได้อย่างสะอาดโดยไม่ต้องโกนวัสดุหรือทำให้ปากรูเสียหาย ไม่มีเสี้ยน ไม่มีรูที่มีรอยขีดข่วน ไม่มีส่วนประกอบที่ถูกปฏิเสธ

ความตรงไปตรงมาที่คุณวางใจได้

อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลางจะตั้งตรงภายใน 0.01 มม. ต่อ 50 มม. หมุดเดือยที่โค้งงอไม่เพียงแต่ไม่สามารถระบุตำแหน่งได้ แต่ยังสร้างความเสียหายให้กับรูที่คว้านไว้เมื่อสอดเข้าไป เราวัดความตรงในทุกชุดการผลิต

การจัดกลุ่มเส้นผ่านศูนย์กลางแน่นสำหรับพอดีแบบผสม

หมุดจะถูกจัดเรียงออกเป็นกลุ่มที่มีเส้นผ่านศูนย์กลางแคบ เพื่อให้กล่องหมุดมีแรงกดที่พอดีสม่ำเสมอ ไม่มี "สไลด์อันนี้ อันอันนั้นต้องใช้ค้อน" บนสายการผลิตของคุณอีกต่อไป

ข้อมูลจำเพาะของผลิตภัณฑ์

กระบวนการผลิต

การผลิตเดือยพินอุตสาหกรรมเครื่องจักรกลซีเอ็นซีเริ่มต้นด้วยสต็อคแท่งดึงเย็นหรือกราวด์ ด้ามกลึงแบบไม่มีศูนย์กลางจนถึงเส้นผ่านศูนย์กลางใกล้สุด ตัดให้ยาว ลบมุม และลบคม สำหรับหมุดที่ชุบแข็งแล้ว พวกมันจะถูกอบชุบด้วยความร้อนและกราวด์จนถึงพิกัดความเผื่อขั้นสุดท้าย การบดสองขั้นตอนคือสิ่งที่ทำให้พินที่เสร็จแล้วนั้นกลมและตรงอย่างสมบูรณ์แบบ

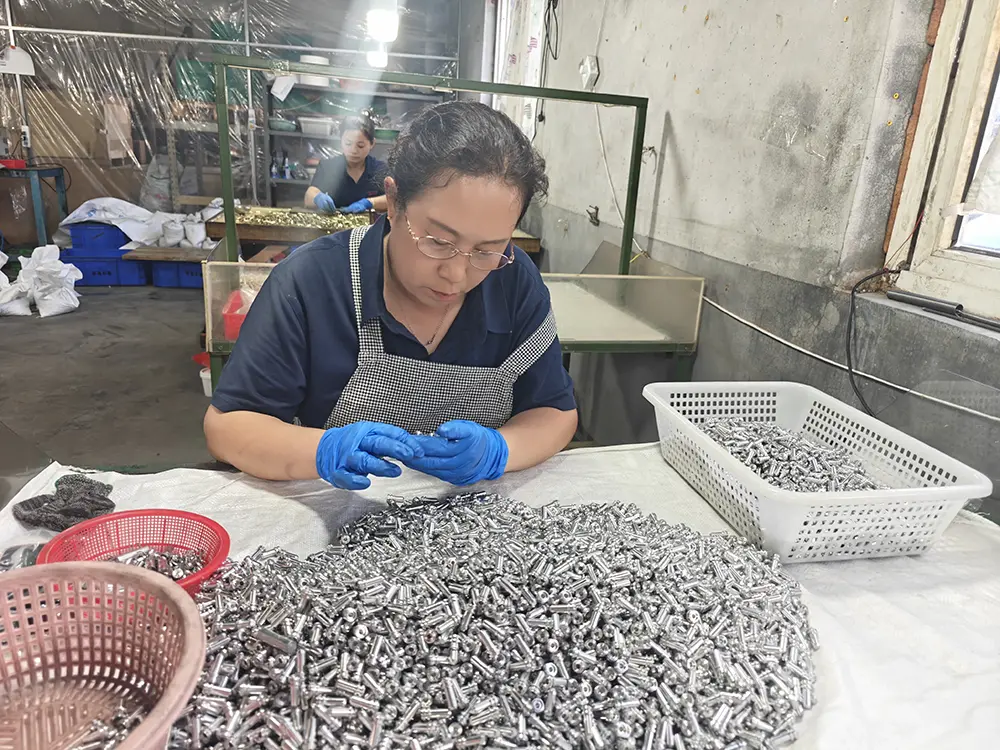

การตรวจสอบขั้นสุดท้ายครอบคลุมเส้นผ่านศูนย์กลาง (พร้อมไมโครมิเตอร์และเกจวัดลม) ความแข็ง (การทดสอบ Rockwell) ความตรง และผิวสำเร็จ หมุดจะถูกจัดกลุ่มตามเส้นผ่านศูนย์กลางและบรรจุในบรรจุภัณฑ์ที่ทาน้ำมันและป้องกันสนิม ใบรับรองชุดมาพร้อมกับทุกคำสั่งซื้อ

เส้นเวลาการผลิต

เวลานำมาตรฐาน: 10-15 วันสำหรับขนาดมาตรฐาน 15-18 วัน ด้วยการชุบแข็งและบด

วันที่ 1–3: การยืนยันคำสั่งซื้อและการเลือกวัสดุ

วันที่ 4–8: การเจียรชิ้นงาน การตัด และการลบมุม

วันที่ 9–12: การอบชุบด้วยความร้อนและการเจียรขั้นสุดท้าย (หากระบุ)

วันที่ 13–14: การตรวจสอบ การจัดกลุ่ม การบรรจุ

วันที่ 15: ส่งจากชิงเต่า

เหตุใดจึงเลือก Tuoyuan Metal

ความสามารถระดับไมครอน ปริมาตรทางอุตสาหกรรม

ด้วยประสบการณ์ด้านการตัดเฉือนที่แม่นยำมากกว่า 10 ปี เครื่องกลึง CNC 20 เครื่อง และกำลังการผลิต 100 ล้านชิ้นต่อปี Tuoyuan Metal สามารถส่งมอบหมุดเดือยอุตสาหกรรมสำหรับการตัดเฉือน CNC ในปริมาณเกรดยานยนต์ที่มีพิกัดความเผื่อระดับห้องปฏิบัติการ เราได้จัดส่งชุดงานจำนวน 2.5 ล้านชิ้นโดยมีอัตราข้อบกพร่องต่ำกว่า 15 PPM

ซัพพลายเออร์ที่เชื่อถือได้ของอเมริกาเหนือ

ผลผลิต 60% ของเราส่งไปยังลูกค้าในอเมริกาเหนือ โดยมีอัตราการซื้อซ้ำ 95% หากหมุดเดือยของเราระบุตำแหน่งชิ้นส่วนไม่ถูกต้อง ลูกค้าเหล่านั้นก็จะไม่สามารถสั่งซื้อใหม่ได้ ทุกไตรมาส เป็นเวลาหลายปี

ติดตามได้เต็มรูปแบบ

ใบรับรองโรงงานวัสดุ บันทึกการรักษาความร้อน และรายงานการตรวจสอบจะถูกเก็บถาวรต่อชุด ตรวจสอบย้อนกลับได้เต็มรูปแบบตั้งแต่ล็อตสต็อคแบบแท่งไปจนถึงพินที่เสร็จสิ้นแล้ว

ตัวอย่างและใบเสนอราคาที่รวดเร็ว

คำสั่งซื้อตัวอย่างจะจัดส่งภายใน 3-5 วัน เสนอราคาภายใน 24 ชั่วโมง ปัญหาด้านคุณภาพตอบกลับภายใน 48 ชั่วโมง นี่คือมาตรฐานของเรา ไม่ใช่คำสัญญาของเรา

บรรจุภัณฑ์และการจัดส่ง

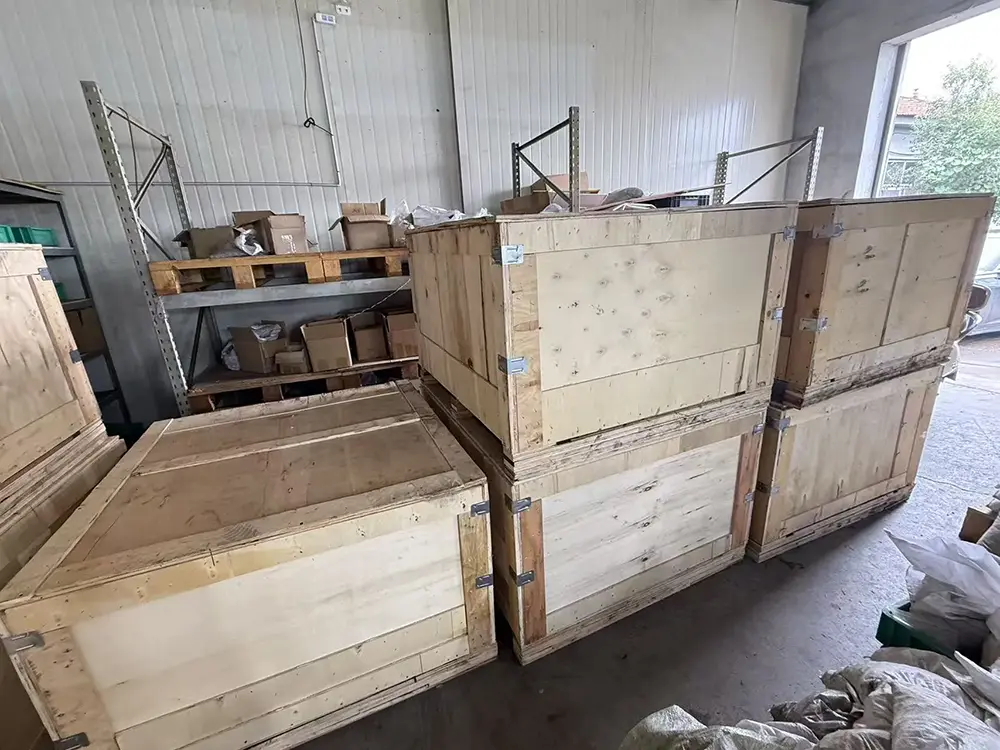

หมุดทาน้ำมันหรือเคลือบ บรรจุในถุงโพลีที่มีสารป้องกันสนิม และจัดส่งในกล่องหรือลังไม้ ด่วน (DHL/FedEx/UPS) สำหรับการสั่งซื้อขนาดเล็ก การขนส่งทางทะเลจากท่าเรือชิงเต่าสำหรับจำนวนมาก เอกสารประกอบ: ใบกำกับสินค้า, รายการบรรจุภัณฑ์, ใบตราส่ง, ใบรับรองแหล่งกำเนิดสินค้า, ใบรับรองการทดสอบวัสดุ สำหรับราคาหมุดเดือยอุตสาหกรรมเครื่องจักรกลซีเอ็นซี สั่งซื้อจำนวนมาก หรือใบเสนอราคา โปรดติดต่อทีมส่งออกของเรา

คำถามที่พบบ่อย

คำถามที่ 1: หมุดเดือยของคุณมีความอดทนเท่าใด

A1: ค่าเผื่อกราวด์มาตรฐานคือ ±0.002 มม. บนเส้นผ่านศูนย์กลาง โดยผิวสำเร็จ Ra 0.2–0.4μm มีประเภทความพอดี: m6 press-fit, h6/h7 slip-fit

คำถามที่ 2: พินพอดี m6 และ h6 แตกต่างกันอย่างไร?

A2: หมุด m6 มีขนาดใหญ่เกินไปเล็กน้อยสำหรับการติดตั้งแบบสวมอัด โดยจะล็อคเข้ากับรูรีมและต้องใช้ตัวดึงเพื่อถอดออก หมุด h6/h7 เป็นแบบสวมสำหรับประกอบที่ต้องถอดประกอบเป็นประจำ บอกใบสมัครของคุณให้เราทราบ แล้วเราจะแนะนำชั้นเรียนที่เหมาะสมให้

Q3: คุณมีหมุดสแตนเลสชุบแข็งหรือไม่?

A3: ได้ — สเตนเลสชุบแข็งด้วยการตกตะกอนสามารถชุบแข็งได้ถึง HRC 38–44 โดยมีความทนทานต่อการกัดกร่อนดีเยี่ยม สำหรับหน้าที่ด้านอาหารหรือทางทะเลนี่เป็นทางเลือกที่เหมาะสม

คำถามที่ 4: คุณสามารถสร้างหมุดลบมุมที่มีความยาวแบบกำหนดเองหรือแบบกำหนดเองได้หรือไม่

A4: ใช่. เราตัดความยาวที่กำหนดเอง ลบมุมแบบกำหนดเอง ไพล็อตเรียว และร่องตามการวาด ขั้นต่ำสำหรับหมุดแบบกำหนดเองต่ำ — ยินดีต้อนรับตัวอย่าง

Q5: คุณจะป้องกันสนิมบนหมุดในการจัดเก็บได้อย่างไร?

A5: หมุดทาน้ำมันและบรรจุด้วยกระดาษป้องกันการกัดกร่อนแบบเฟสไอ สำหรับการขนส่งทางทะเลไปต่างประเทศ เราใช้บรรจุภัณฑ์กันสนิมเพื่อรับประกันว่าสินค้าจะถึงปลายทางโดยปราศจากสนิม
