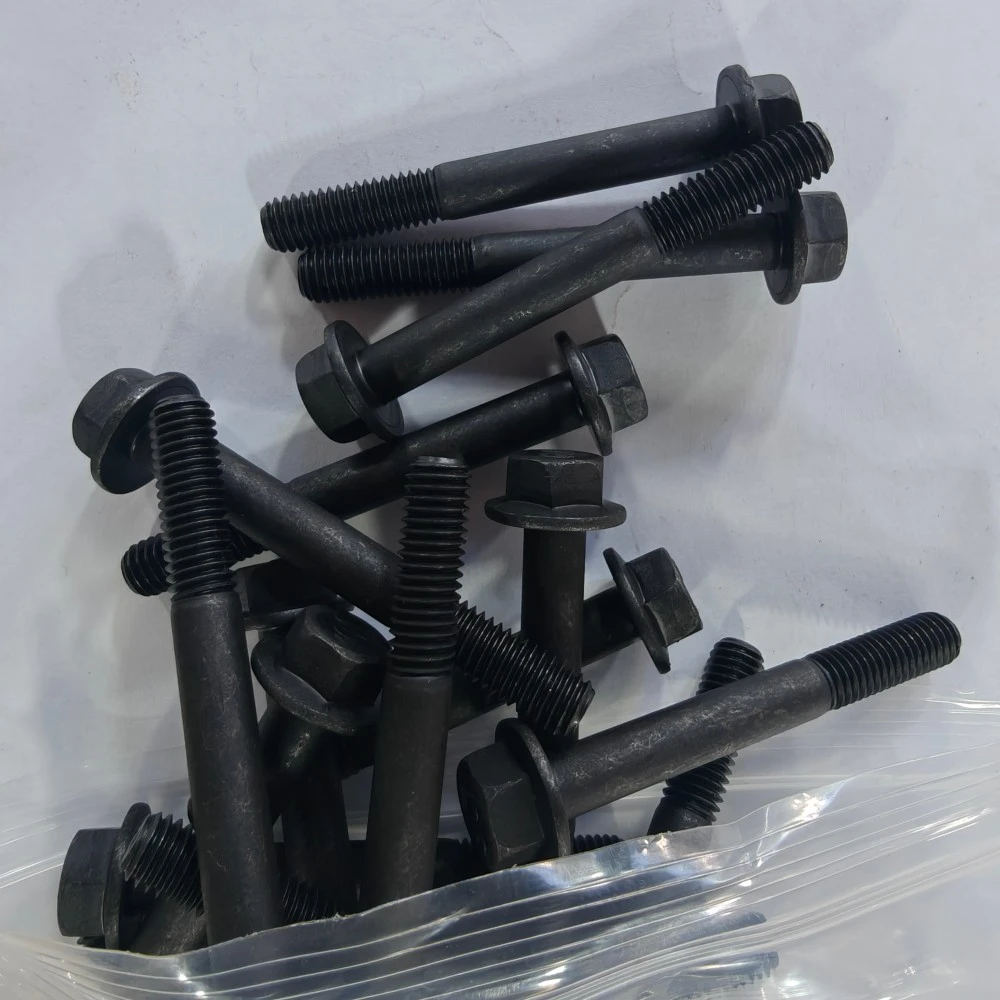

โบลท์หน้าแปลนออกไซด์สีดำความแข็งแรงสูง

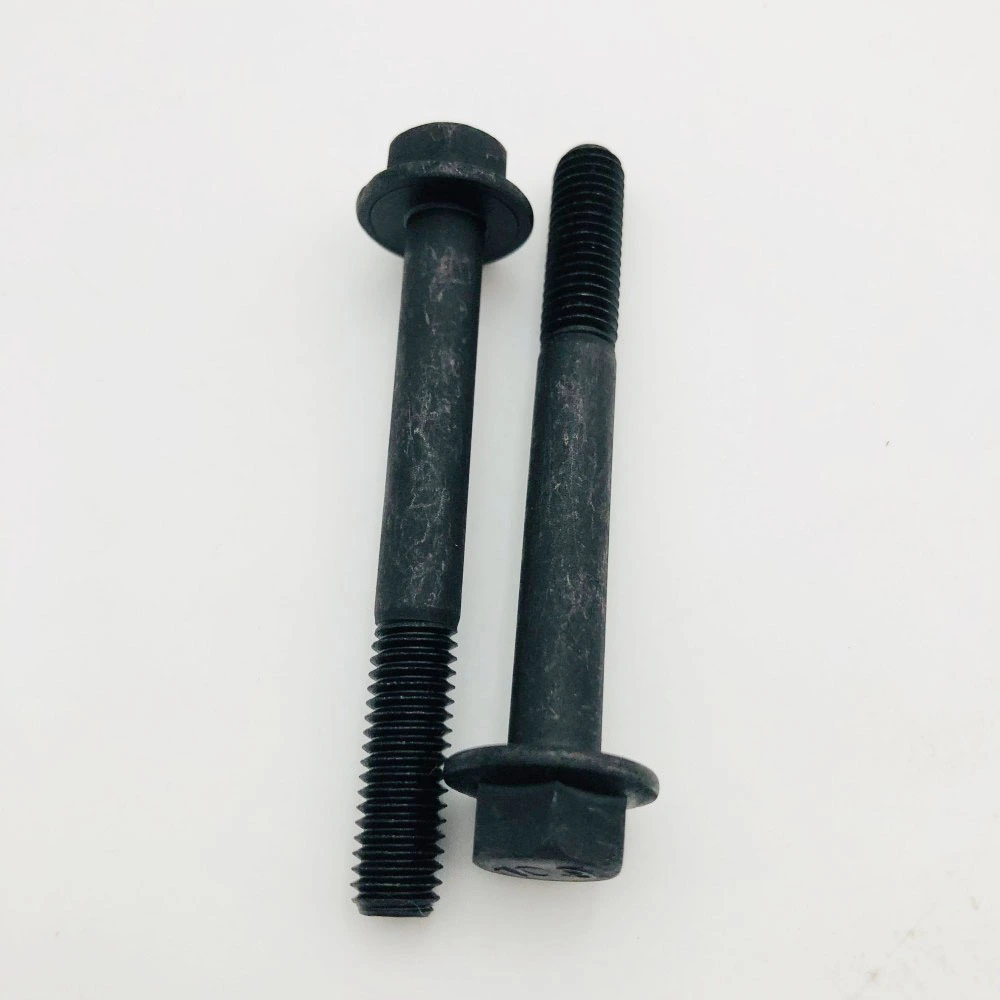

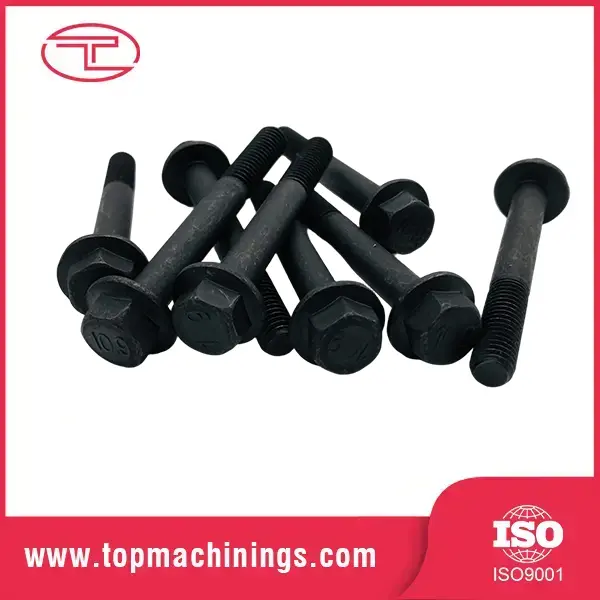

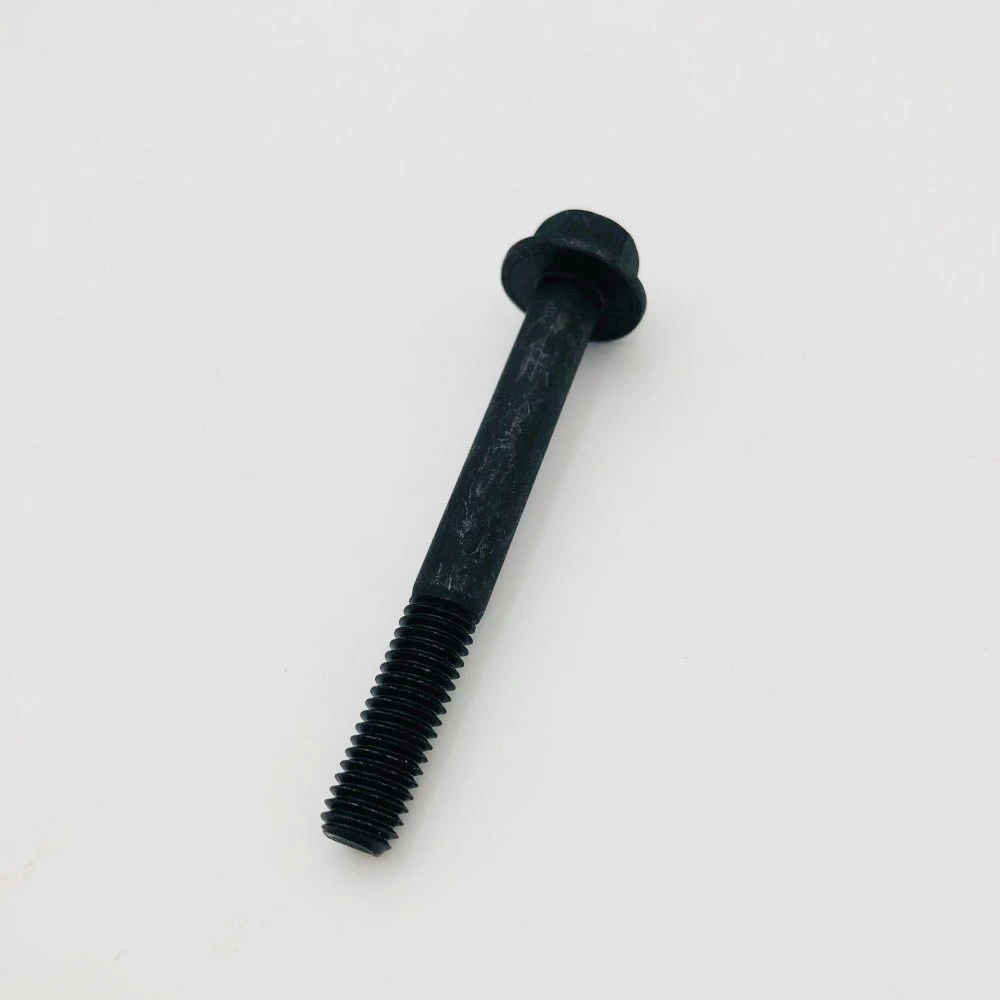

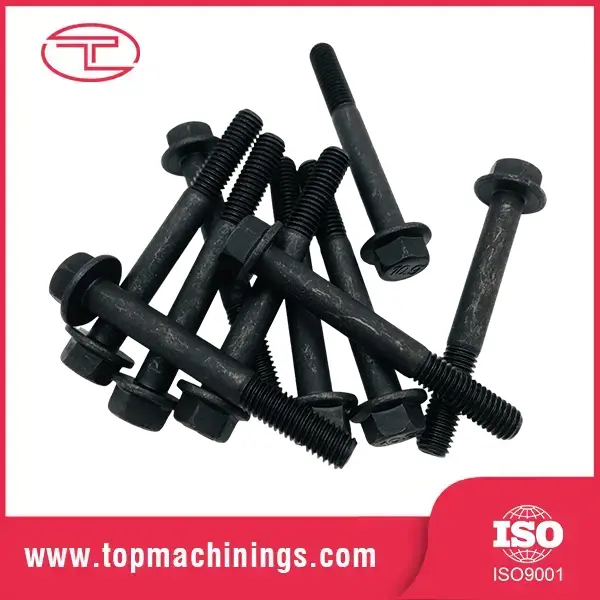

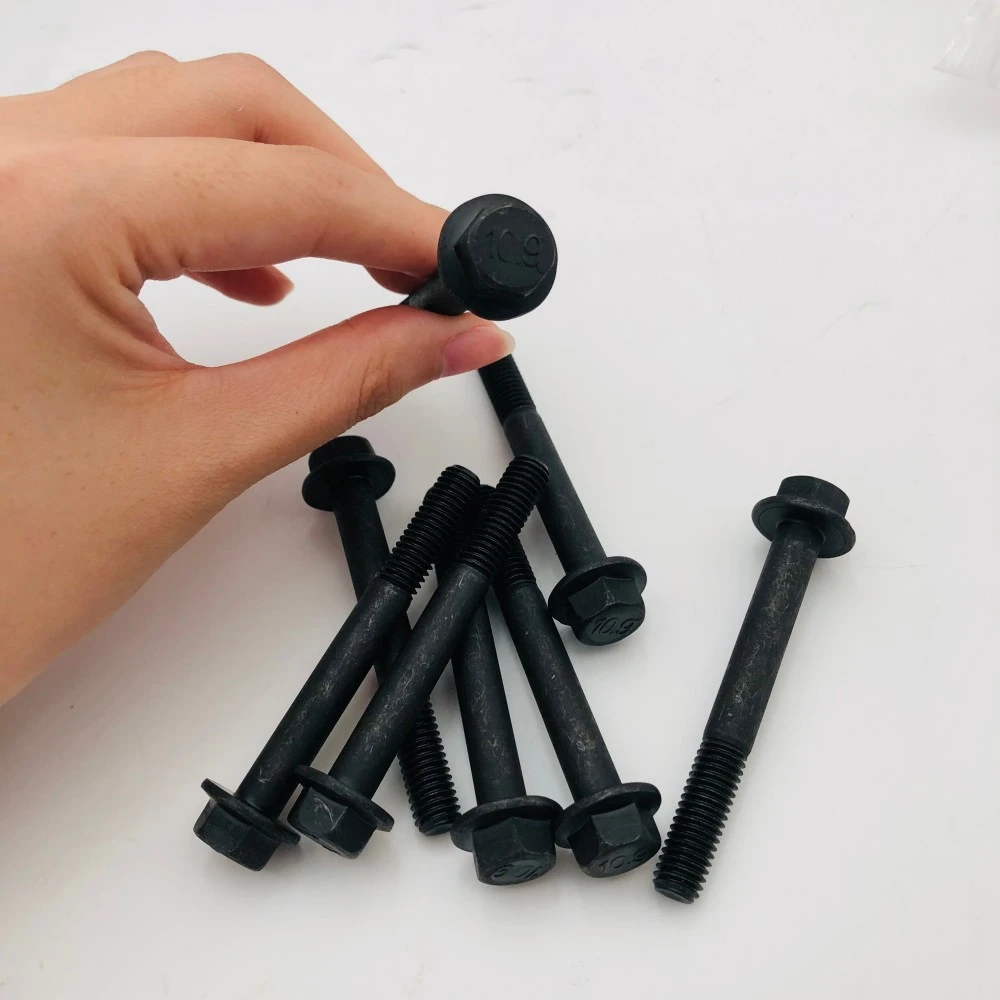

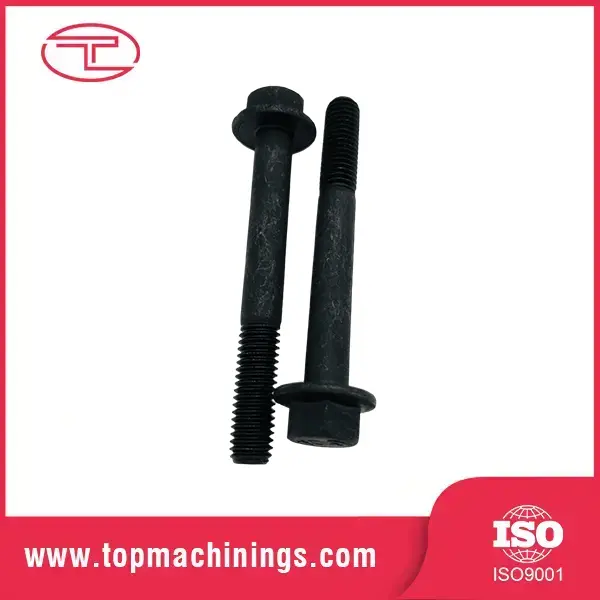

สลักเกลียวหน้าแปลนคือสลักเกลียวที่มีหน้าแปลนคล้ายวงแหวนในตัวใต้หัวแทนที่จะเป็นแหวนรองแยกต่างหาก หน้าแปลนจะกระจายภาระในการจับยึดไปยังพื้นที่แบริ่งที่ใหญ่ขึ้น ซึ่งหมายความว่าแรงจับยึดจะสูงขึ้นโดยไม่ต้องบดขยี้วัสดุอ่อน และช่วยลดความจำเป็นในการจัดการแหวนรองที่หลวมระหว่างการประกอบ แบล็กออกไซด์เป็นสารเคลือบแปลงสภาพทางเคมีที่ให้โบลต์มีสีเข้ม ในขณะเดียวกันก็เพิ่มความต้านทานการกัดกร่อนเล็กน้อยและลดการเสียดสีของเกลียว

เหตุใดการรวมกันนี้จึงมีความสำคัญในสนาม? เนื่องจากหน้าแปลนทำงานสองงานพร้อมกัน: กระจายน้ำหนักและต้านทานการคลายตัว วิศวกรระบุโบลต์หน้าแปลนเมื่อต้องการให้ชุดประกอบสะอาดขึ้นโดยมีชิ้นส่วนหลวมน้อยลง เช่น โครงรถยนต์ การ์ดป้องกันเครื่องจักร และจุดต่อโครงสร้าง

ข้อมูลจำเพาะของผลิตภัณฑ์

เกรดและการตกแต่ง

เกรด 8.8: หน้าที่ทั่วไปที่มีความแข็งแรงสูง, แรงดึง 800 MPa - เครื่องจักรและอุปกรณ์

เกรด 10.9: การใช้งานด้านยานยนต์และโครงสร้าง แรงดึง 1,040 MPa

เกรด 12.9: ความแข็งแรงสูงสุดสำหรับการเชื่อมต่อที่สำคัญ, แรงดึง 1,220 MPa

วัสดุ: 40Cr/SCM440, 35CrMo, 42CrMo (ตระกูล AISI 4140), 1045 สำหรับเกรด 8.8

การเคลือบ: แบล็คออกไซด์ (มาตรฐาน), ชุบสังกะสี, ซิงค์-นิกเกิล, Dacromet, ฟอสเฟต+น้ำมัน

เกลียว: ระบบเมตริก ISO 6g, UNC/UNF, เกลียวเต็มหรือบางส่วนต่อรูปวาด

ตัวเลือกหน้าแปลนแบบฟันปลา: ฟันที่อยู่ใต้หัวกัดเข้ากับพื้นผิวผสมพันธุ์เพื่อป้องกันการสั่นสะเทือน

ผิวเคลือบแบล็คออกไซด์เป็นมากกว่าแค่ความสวยงาม โดยสร้างชั้นแมกนีไทต์บางๆ ที่ยึดฟิล์มน้ำมันบางไว้ ทำให้สลักเกลียวทนทานต่อการกัดกร่อนในสภาพแวดล้อมภายในอาคาร พร้อมรูปลักษณ์ที่สม่ำเสมอและเป็นมืออาชีพ สำหรับบริการกลางแจ้งหรือการกัดกร่อน เราขอแนะนำซิงค์-นิกเกิลหรือ Dacromet — เราจะแนะนำตามสภาพแวดล้อมของคุณ

โบลท์หน้าแปลนแบล็คออกไซด์ความแข็งแรงสูง เคสจริง

อุตสาหกรรม: เครื่องจักรกลหนักและการประกอบยานยนต์

วัสดุ: โลหะผสมเหล็ก (เกรด 10.9 / 12.9)

เสร็จสิ้น: ออกไซด์สีดำ (ความต้านทานการกัดกร่อนและการสึกหรอ)

ผู้ผลิตเครื่องจักรอุตสาหกรรมในยุโรปประสบปัญหาการคลายตัวของโบลต์และปัญหาการเกิดออกซิเดชันที่พื้นผิวบนแท่นยึดเครื่องยนต์สำหรับงานหนักภายใต้สภาวะการสั่นสะเทือนและแรงบิดสูง พวกเขาต้องการสลักเกลียวหน้าแปลนที่มีความแข็งแรงสูงแบบกำหนดเองพร้อมการยึดเกลียวที่แม่นยำและแรงจับยึดที่เหนือกว่า

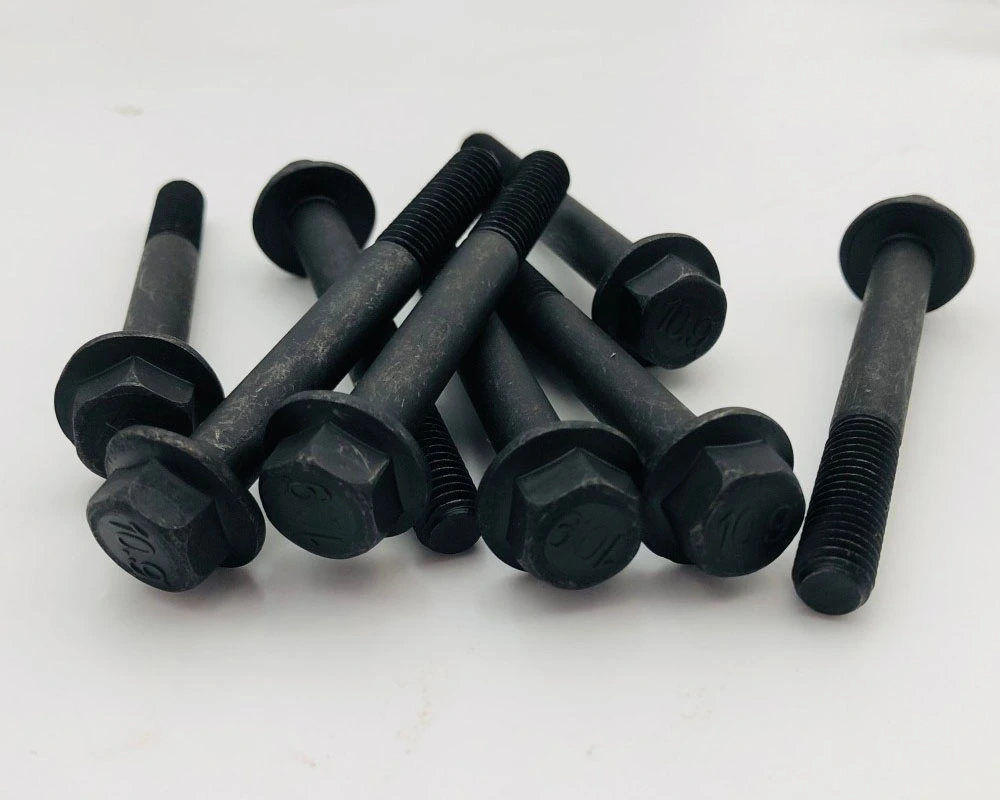

เราผลิตโบลต์หน้าแปลนหกเหลี่ยมเกรด 10.9 แบบกำหนดเองพร้อมหน้าแปลนฟันปลาในตัวเพื่อกระจายโหลดอย่างสม่ำเสมอ และลดความจำเป็นในการแยกแหวนรอง ใช้การเคลือบแบล็คออกไซด์เกรดสูงเพื่อเพิ่มความทนทานต่อการกัดกร่อนและประสิทธิภาพแรงบิดที่สม่ำเสมอ

คุณสมบัติหลักและคุณประโยชน์

เกรด 8.8 ถึง 12.9 ความแข็งแกร่ง รับรองได้ โบลท์หน้าแปลนเหล็กอัลลอยด์ผ่านการอบร้อนและอบคืนตัวถึงเกรด 8.8, 10.9 หรือ 12.9 ตรวจสอบโดยการทดสอบแรงดึงและการตรวจสอบความแข็งทุกชุด คุณจะได้รับความแข็งแกร่งของการรับรอง ไม่ใช่การคาดเดา สำหรับการเชื่อมต่อที่สำคัญ การรับรองนั้นคือประเด็นหลัก

หน้าแปลนแบบรวม ชิ้นส่วนที่หลวมน้อยลง หน้าแปลนจะแทนที่แหวนรองที่แยกจากกัน จำนวนชิ้นส่วนที่ตัดและเวลาในการประกอบ ในสายการผลิตที่ประกอบข้อต่อ 1,000 จุดต่อกะ การกำจัดแหวนรองต่อข้อต่อจะช่วยประหยัดเวลาได้จริง — และขจัดปัญหาด้านคุณภาพ "แหวนรองที่ขาดหายไป" ทั้งระดับ

ความต้านทานการสั่นสะเทือนโดยการออกแบบ พื้นที่แบริ่งหน้าแปลนกว้างจะเพิ่มแรงเสียดทานใต้ศีรษะ ต้านทานการคลายตัวเองภายใต้การสั่นสะเทือน เพิ่มรอยหยักใต้หน้าแปลน แล้วโบลต์จะยึดพื้นผิวเหมือนแหวนรองล็อค โดยไม่ต้องใช้แหวนรอง

พฤติกรรมแรงบิด-แรงดึงที่สม่ำเสมอ การหล่อลื่นแบบแบล็คออกไซด์บวกกับการควบคุมให้แรงเสียดทานที่คาดการณ์ได้ ดังนั้นประแจแรงบิดจึงสร้างแรงยึดที่สม่ำเสมอ ไม่มีสลักเกลียวที่ "แน่น" อีกต่อไปเมื่อใช้แรงบิดที่แตกต่างกันอย่างมาก - ข้อมูลจำเพาะแรงบิด QC ของคุณมีความหมายจริงๆ

ความแม่นยำ CNC การควบคุมคุณภาพที่แท้จริง เกลียวถูกม้วนหรือตัดให้มีพิกัดความเผื่อ 6 กรัมพร้อมเกจเต็ม และหัวถูกขึ้นรูปหรือกลึงด้วยหน้าแปลนที่มีศูนย์กลางร่วมกัน การคัดแยกด้วยแสง 100% จับข้อบกพร่องด้านมิติก่อนที่จะถึงเส้นงานของคุณ

กระบวนการผลิต

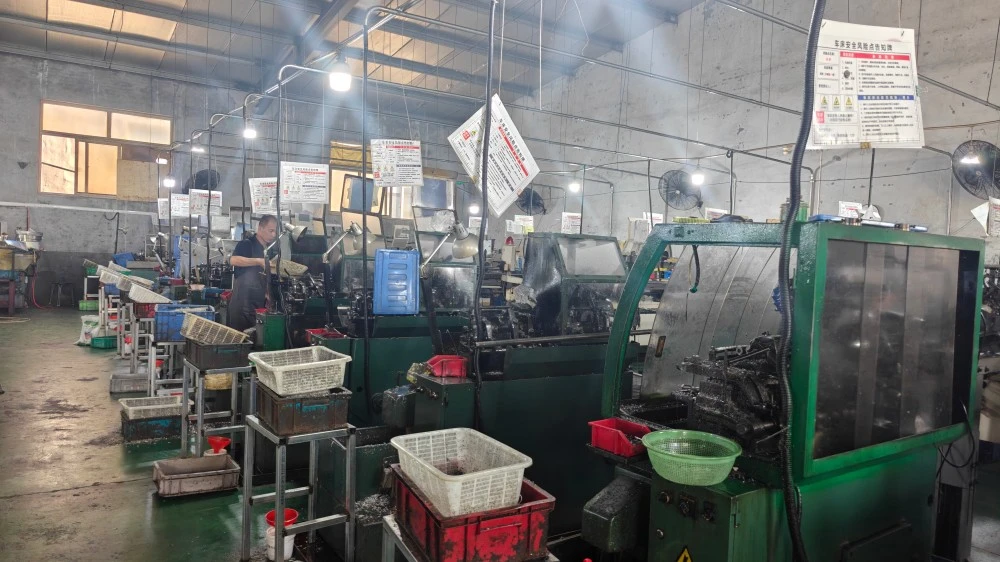

สลักเกลียวหน้าแปลนเริ่มต้นจากเหล็กเส้นหรือลวดโลหะผสม ซึ่งผ่านกระบวนการขึ้นรูปเย็นหรือเครื่องจักรซีเอ็นซี หัวแปลนถูกสร้างขึ้น จากนั้นจึงรีดเกลียว (เพื่อความแข็งแรง) หรือตัด (เพื่อความแม่นยำ) ให้มีพิกัดความเผื่อ 6g การชุบและควบคุมอุณหภูมิด้วยความร้อนบรรลุเกรดเป้าหมาย ตามด้วยการตกแต่งพื้นผิว — ออกไซด์สีดำ การชุบ หรือการเคลือบผิวตามข้อกำหนด

การควบคุมคุณภาพ: การทดสอบแรงดึง การทดสอบความแข็ง การวัดเกลียว และการตรวจสอบขนาดในทุกชุด หน้าจอคัดแยกแบบออปติคัล 100% สำหรับข้อบกพร่องของเกลียว หน้าแปลนที่เสียหาย และการเคลือบที่ขาดหายไป ใบรับรองชุดพร้อมค่าทดสอบจริงจะมาพร้อมกับการจัดส่งแต่ละครั้ง

บรรจุภัณฑ์และการจัดส่ง

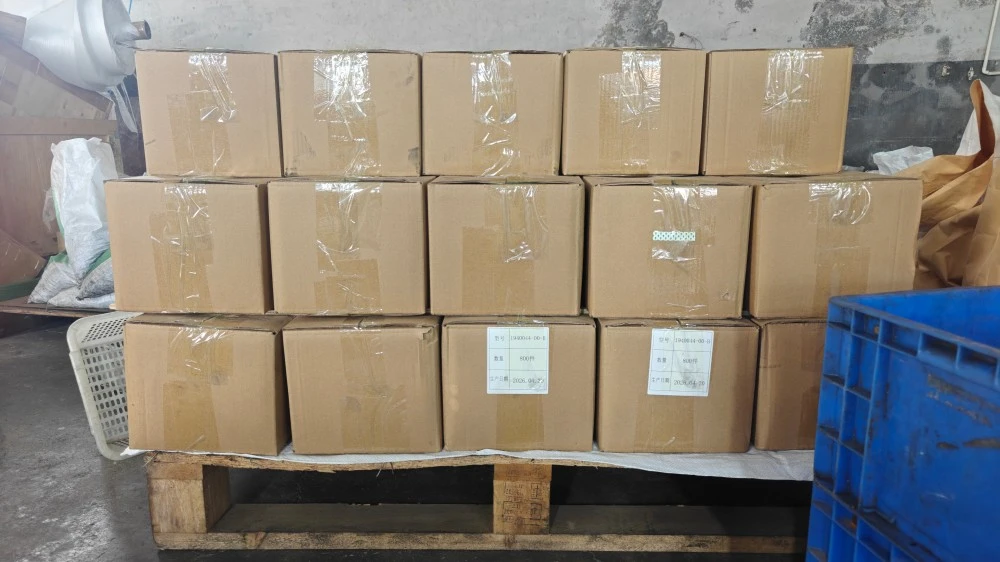

สลักเกลียวบรรจุในกล่องขนาดใหญ่ ถุงโพลี หรือชุดอุปกรณ์แบบกำหนดเองตามความต้องการในการประกอบของคุณ พร้อมการป้องกันสนิมสำหรับการขนส่งทางทะเล ด่วนสำหรับการสั่งซื้อขนาดเล็ก การขนส่งทางทะเลจากท่าเรือชิงเต่าสำหรับจำนวนมาก เอกสารประกอบ: ใบกำกับสินค้า, รายการบรรจุภัณฑ์, ใบตราส่ง, ใบรับรองแหล่งกำเนิดสินค้า, ใบรับรองการทดสอบวัสดุ หากต้องการราคาสลักเกลียวหน้าแปลนแบล็คออกไซด์ความแข็งแรงสูง สั่งซื้อจำนวนมาก หรือใบเสนอราคา โปรดติดต่อทีมส่งออกของเรา

คำถามที่พบบ่อย

ถาม: โบลต์หน้าแปลนและโบลต์ธรรมดาพร้อมแหวนรองแตกต่างกันอย่างไร

ตอบ: หน้าแปลนเป็นส่วนสำคัญ — จะไม่สูญหาย หล่น หรือวางผิดตำแหน่งระหว่างการประกอบ และช่วยให้พื้นผิวตลับลูกปืนสม่ำเสมอทุกครั้ง โดยทั่วไปแล้วโบลต์หน้าแปลนยังให้ความต้านทานการสั่นสะเทือนได้ดีกว่าชุดโบลต์บวกแหวนรอง

ถาม: ฉันควรเลือกเกรดไหน?

A: เกรด 8.8 สำหรับเครื่องจักรทั่วไป, 10.9 สำหรับยานยนต์และโครงสร้าง, 12.9 สำหรับการเชื่อมต่อที่รับน้ำหนักสูง หากคุณแจ้งการใช้งานและโหลดการจับยึด เราจะระบุเกรด — และจัดเตรียมใบรับรองการทดสอบ

ถาม: แบล็กออกไซด์ป้องกันเพียงพอสำหรับการใช้งานกลางแจ้งหรือไม่

ตอบ: แบล็กออกไซด์เหมาะกับสภาพแวดล้อมในร่มและมีความชื้นเล็กน้อย สำหรับงานกลางแจ้งหรืองานที่มีฤทธิ์กัดกร่อน เราแนะนำให้ชุบซิงค์-นิกเกิลหรือเคลือบ Dacromet เราจะจับคู่การตกแต่งให้เข้ากับสภาพแวดล้อมของคุณ

ถาม: คุณสามารถจัดหาสลักเกลียวหน้าแปลนหยักได้หรือไม่?

ตอบ: ได้ — รอยหยักใต้หน้าแปลนกัดเข้ากับพื้นผิวผสมพันธุ์เพื่อประสิทธิภาพการป้องกันการสั่นสะเทือนสูงสุด ระบุ "หน้าแปลนหยัก" ในการสั่งซื้อของคุณ

ถาม: คุณมีใบรับรองการทดสอบพร้อมสลักเกลียวหรือไม่?

ก. ใช่. แต่ละชุดจัดส่งพร้อมใบรับรองวัสดุและรายงานผลการทดสอบ รวมถึงค่าแรงดึงและความแข็ง มีการตรวจสอบโดยบุคคลที่สาม (SGS) ตามคำขอ
