ชิ้นส่วนกลึงที่มีความแม่นยำช่วยให้เครื่องมือผ่าตัดด้วยหุ่นยนต์ขนาดเล็กลงได้อย่างไร

ระบบการผ่าตัดด้วยหุ่นยนต์กำลังหดตัวลง หุ่นยนต์ผ่านกล้องและจุลศัลยกรรมเจเนอเรชันถัดไปใช้เครื่องมือที่มีเส้นผ่านศูนย์กลางต่ำกว่า 3 มม. ซึ่งเล็กพอที่จะควบคุมกายวิภาคที่ละเอียดอ่อนแต่ก็แข็งแรงพอที่จะจับ ตัด และเย็บ การบรรลุเป้าหมายนี้ต้องอาศัยการคิดทบทวนส่วนประกอบทุกชิ้นใหม่ทั้งหมด โดยเฉพาะองค์ประกอบระบบส่งกำลังทางกลภายในข้อมือเครื่องมือ คำตอบอยู่ที่ชิ้นส่วนกลึงที่มีความแม่นยำ– รูปทรงเล็กๆ ที่ซับซ้อนที่ได้รับการปรับแต่งให้มีความคลาดเคลื่อนอย่างที่ไม่เคยคิดมาก่อนเมื่อทศวรรษที่แล้ว บทความนี้จะอธิบายว่าการกลึง CNC ที่มีความแม่นยำสูงสร้างเพลา หมุด และตัวเรือนขนาดเล็กที่ทำให้เครื่องมือหุ่นยนต์ที่มีขนาดต่ำกว่ามิลลิเมตรเป็นไปได้ได้อย่างไร และสิ่งที่ผู้จัดการฝ่ายจัดซื้อควรมองหาจากซัพพลายเออร์

ความท้าทายในการย่อส่วนในการผ่าตัดด้วยหุ่นยนต์

เครื่องมือผ่าตัดด้วยหุ่นยนต์ทั่วไปประกอบด้วยชิ้นส่วนที่เคลื่อนไหวได้ถึง 20 ชิ้นภายในหลอดที่มีขนาดเล็กกว่าดินสอ แต่ละส่วนจะต้อง:

• ทนต่อการฆ่าเชื้อซ้ำได้ (หม้อนึ่งความดัน, รังสีแกมมา)
• ส่งแรงบิดด้วยระยะฟันเฟืองที่เกือบเป็นศูนย์
• พอดีกับความหนาของผนังต่ำสุด 0.15 มม
• ค่าใช้จ่ายน้อยกว่าชิ้นส่วนเครื่องจักรทั่วไป – เนื่องจากเครื่องมือมักจะใช้ครั้งเดียวหรือนำกลับมาใช้ใหม่อย่างจำกัด

วิธีการตัดเฉือนแบบเดิมๆ (การตอก การกลึงแบบธรรมดา) ไม่สามารถรักษาความร่วมศูนย์ ผิวสำเร็จ หรือลักษณะพิเศษที่ต้องการได้ ชิ้นส่วนกลึงที่มีความเที่ยงตรงสูงซึ่งผลิตด้วยเครื่องกลึง CNC แบบสวิสพร้อมเครื่องมือที่ใช้งานจริง แก้ไขปัญหาเหล่านี้โดยการรวมการกลึง การกัด และการเจาะเข้าด้วยกันในรอบเดียว เพื่อให้ได้ค่าความคลาดเคลื่อน ±0.005 มม. หรือดีกว่า

ชิ้นส่วนกลึงที่แม่นยำสามวิธีที่สำคัญช่วยให้สามารถย่อขนาดได้

1.ไมโครเพลาและหมุดขับ

ข้อมือของหุ่นยนต์ผ่าตัดใช้สายเคเบิลหรือก้านกระทุ้งเพื่อเชื่อมต่อเอฟเฟกต์ส่วนปลาย สิ่งเหล่านี้เชื่อมต่อกับหมุดและเพลาเล็กๆ ซึ่งมักจะมีเส้นผ่านศูนย์กลาง 0.5 มม. ถึง 2 มม. A precision turned part can include:

• ร่องสำหรับแหวนล็อค (กว้าง 0.2 มม. ลึก 0.05 มม.)
• ปลายหกเหลี่ยมหรือสี่เหลี่ยมสำหรับการถ่ายโอนแรงบิด
• รูไขว้ (เส้นผ่านศูนย์กลาง 0.3 มม.) สำหรับการย้ำสายไฟ

ทำไมความแม่นยำจึงมีความสำคัญ: ความเบี่ยงเบน 2µm ในพินขนาด 1 มม. ทำให้เกิดข้อผิดพลาดเชิงมุม 0.2° ซึ่งเป็นที่ยอมรับไม่ได้เมื่อศัลยแพทย์กำลังเย็บหลอดเลือดขนาด 0.5 มม.

2.ส่วนประกอบท่อผนังบาง

ข้อต่อที่ประกบต้องใช้ตัวเรือนและปลอกที่มีความหนาของผนังต่ำกว่า 0.2 มม. Conventional turning causes chatter or collapse. การกลึงแบบสวิสโดยใช้ระบบหล่อเย็นแรงดันสูงและเครื่องมือคาร์ไบด์ทำให้ผนังบางมั่นคงและทำซ้ำได้ชิ้นส่วนกลึงที่มีความแม่นยำโดยไม่ต้องขัดรอง

3. เรขาคณิตที่ซับซ้อนในการตั้งค่าเดียว

ผู้ออกแบบเครื่องมือหุ่นยนต์ต้องการคุณสมบัติที่ผสมผสานกัน: เกลียว เทเปอร์ ส่วนล่าง และเรียบ ทั้งหมดนี้รวมอยู่ในส่วนเดียว ชิ้นส่วนกลึงที่แม่นยำซึ่งผลิตด้วยเครื่องกลึงแบบหลายแกนช่วยลดการตั้งค่าต่างๆ มากมาย จึงมั่นใจได้ถึงความสม่ำเสมอทางเรขาคณิต ตัวอย่างเช่น ปลายโทรคาร์ที่มีร่องขับเคลื่อนแบบเฮลิคอลและหน้าแปลนใกล้เคียงสามารถตัดเฉือนได้ภายในเวลาไม่ถึง 40 วินาที

ตารางพารามิเตอร์ – ข้อมูลจำเพาะที่สำคัญสำหรับชิ้นส่วนกลึงที่มีความแม่นยำเกรดศัลยกรรม

ต้นทุนที่ซ่อนอยู่ของชิ้นส่วนกลึงที่มีความแม่นยำไม่สอดคล้องกัน

OEM ของอุปกรณ์การแพทย์มักจะมุ่งเน้นไปที่ความคลาดเคลื่อนในการประกอบ ในขณะที่ประเมินผลกระทบของชิ้นส่วนกลึงที่มีความแม่นยำแต่ละชิ้นต่ำไป ตัวอย่างในโลกแห่งความเป็นจริง: ผู้ผลิตเครื่องเย็บกระดาษสำหรับการผ่าตัดประสบปัญหาความล้มเหลวในภาคสนามถึง 12% เนื่องจากหมุดขนาด 0.5 มม. ซึ่งมีความลึกของร่องไม่สม่ำเสมอ ซัพพลายเออร์พินอ้างว่า ±0.01 มม. แต่ส่งมอบ ±0.025 มม. การเปลี่ยนมาใช้ซัพพลายเออร์ที่ควบคุมแต่ละชุดด้วยการคัดแยกด้วยแสง 100% ช่วยลดอัตราความล้มเหลวลงเหลือ 0.2%

บทเรียนสำคัญ:

• สิ่งสำคัญในการวัด – ขอรายงานไมโครโฟนเลเซอร์หรือระบบวิชันซิสเต็ม ไม่ใช่แค่คาลิเปอร์
• การรับรองวัสดุ – เครื่องมือผ่าตัดต้องมีการตรวจสอบย้อนกลับอย่างสมบูรณ์ (EN 10204 3.1)
• ความสม่ำเสมอของพื้นผิว – จุดหยาบเป็นแหล่งสะสมของแบคทีเรีย ระบุ Ra และ Rz

เหตุใด Tuoyuan จึงเข้าใจถึงความต้องการของการผ่าตัดลดขนาด

Qingdao Tuoyuan Metal Co., Ltd. ใช้เวลากว่าทศวรรษในการพัฒนาความสามารถในการแปรรูปโลหะที่มีความแม่นยำ แตกต่างจากร้านขายเครื่องจักรทั่วไป Tuoyuan มุ่งเน้นไปที่เทคโนโลยีที่แน่นอนที่หุ่นยนต์ผ่าตัดต้องการ:

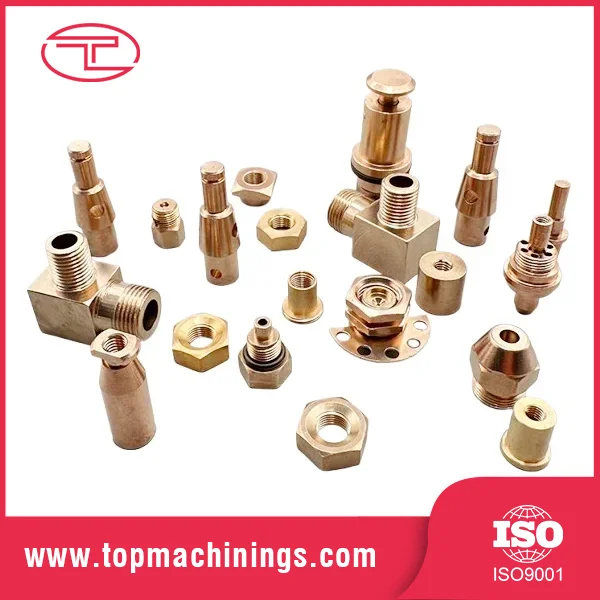

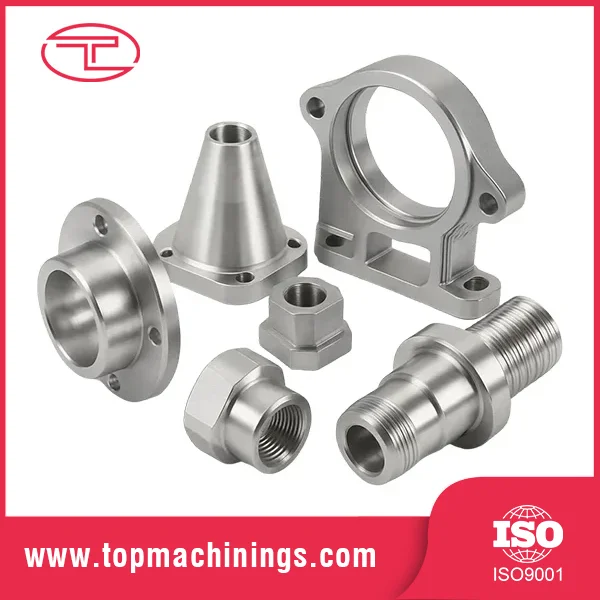

• ชิ้นส่วนกลึง CNC (หัวจับแบบสวิสและแบบอยู่กับที่) สำหรับเพลาไมโคร หมุด และปลอก
• ชิ้นส่วนกัด CNC สำหรับคุณสมบัติตัวเรือนที่ซับซ้อน
• การตอกและการปลอมสำหรับส่วนประกอบปริมาณมากที่คุ้มค่า
• การรักษาพื้นผิว (การชุบสังกะสี การเคลือบผง การขัดเงา) แม้ว่าเครื่องมือผ่าตัดมักจะระบุถึงการขัดเงาด้วยไฟฟ้าหรือการสร้างฟิล์ม ซึ่ง Tuoyuan สามารถจัดเตรียมได้ผ่านพันธมิตรที่ได้รับการรับรอง

ถัวหยวน ดำเนินงานภายใต้ ISO 9001 โดยมีห่วงโซ่อุปทานที่สมบูรณ์ตั้งแต่วัตถุดิบไปจนถึงชิ้นส่วนสำเร็จรูป ปรัชญา "ความเป็นเลิศในทุกรายละเอียด" หมายความว่าชิ้นส่วนที่ผ่านการกลึงอย่างแม่นยำแต่ละชิ้นได้รับการตรวจสอบด้วยอุปกรณ์ตรวจวัดแบบดิจิทัล และบันทึกแบทช์จะถูกเก็บไว้นานกว่า 10 ปี ซึ่งจำเป็นสำหรับการตรวจสอบย้อนกลับของอุปกรณ์ทางการแพทย์

เครื่องมือที่ใช้งานได้จริงชิ้นเดียว – รายการตรวจสอบง่ายๆ สำหรับการจัดหา

เมื่อประเมินแหล่งที่มาของชิ้นส่วนกลึงที่มีความแม่นยำสำหรับอุปกรณ์ผ่าตัดหุ่นยนต์ ให้สอบถาม:

• การวิเคราะห์สแต็คอัพพิกัดความเผื่อในคุณสมบัติที่สำคัญที่สุดของคุณ
• ชิ้นส่วนตัวอย่างแบบสุ่มสามชิ้นวัดด้วย CMM หรือไมโครโฟนเลเซอร์
• ใบรับรองวัสดุแสดงหมายเลขล็อตและองค์ประกอบทางเคมี
• ความสามารถของกระบวนการ (Cpk) – สำหรับเส้นผ่านศูนย์กลางและความเข้มข้น Cpk ≥1.33 เป็นเกณฑ์ที่ปลอดภัย

ถัวหยวน ให้ทั้งสี่อย่างเป็นมาตรฐาน

ชิ้นส่วนเล็กๆ กระโดดยักษ์เพื่อการผ่าตัด

แนวโน้มไปสู่เครื่องมือผ่าตัดด้วยหุ่นยนต์ที่มีขนาดเล็กและชาญฉลาดยิ่งขึ้นเป็นสิ่งที่ไม่อาจหยุดยั้งได้ แต่จะไม่สามารถทำได้โดยการลดขนาดการออกแบบที่มีอยู่ลง มันต้องการชิ้นส่วนกลึงที่มีความแม่นยำที่มีขนาดไมโคร แม่นยำระดับมหภาค และผลิตสม่ำเสมอที่ปริมาณ สำหรับผู้จัดการฝ่ายจัดซื้อ กลยุทธ์ที่ดีที่สุดคือการร่วมมือกับบริษัทงานโลหะที่ได้รับการพิสูจน์แล้วถึงความเชี่ยวชาญด้านงานกลึง CNC มีห่วงโซ่กระบวนการภายในบริษัทเต็มรูปแบบ และระบบคุณภาพที่ไม่ทิ้งโอกาสใดๆ

ส่งภาพวาดส่วนประกอบขนาดเล็กที่ท้าทายที่สุดของคุณไปที่ถัวหยวนfor a feasibility review and sample run. ใช้ตารางพารามิเตอร์ด้านบนเพื่อระบุพิกัดความเผื่อ และขอรายงานความสามารถของกระบวนการ ซัพพลายเออร์ชิ้นส่วนกลึงที่แม่นยำสามารถลดเวลาในการพัฒนาของคุณลงครึ่งหนึ่ง และทำให้เครื่องมือผ่าตัดเจเนอเรชันถัดไปของคุณเป็นจริง
