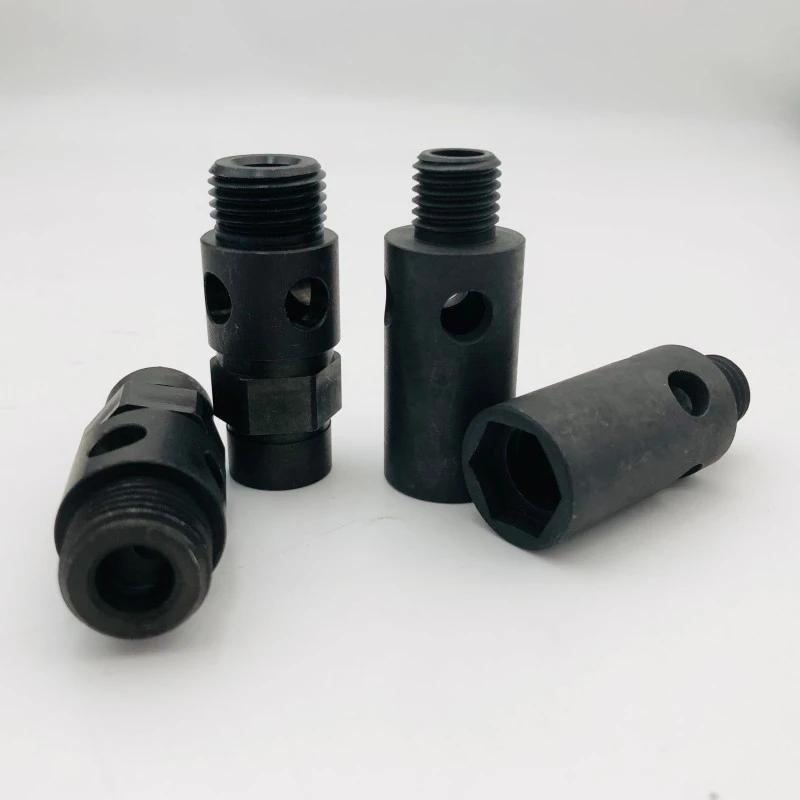

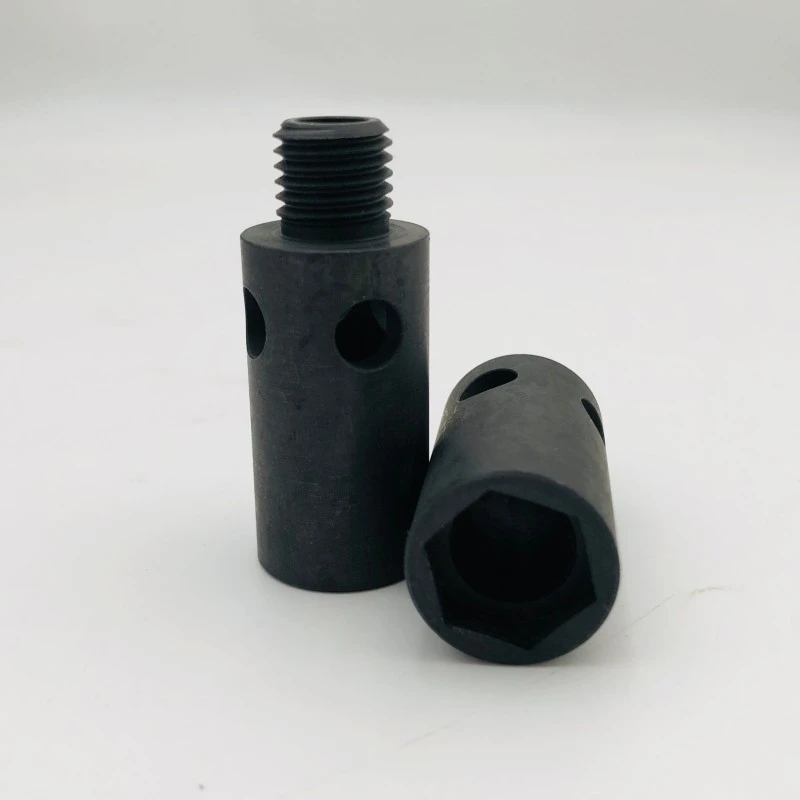

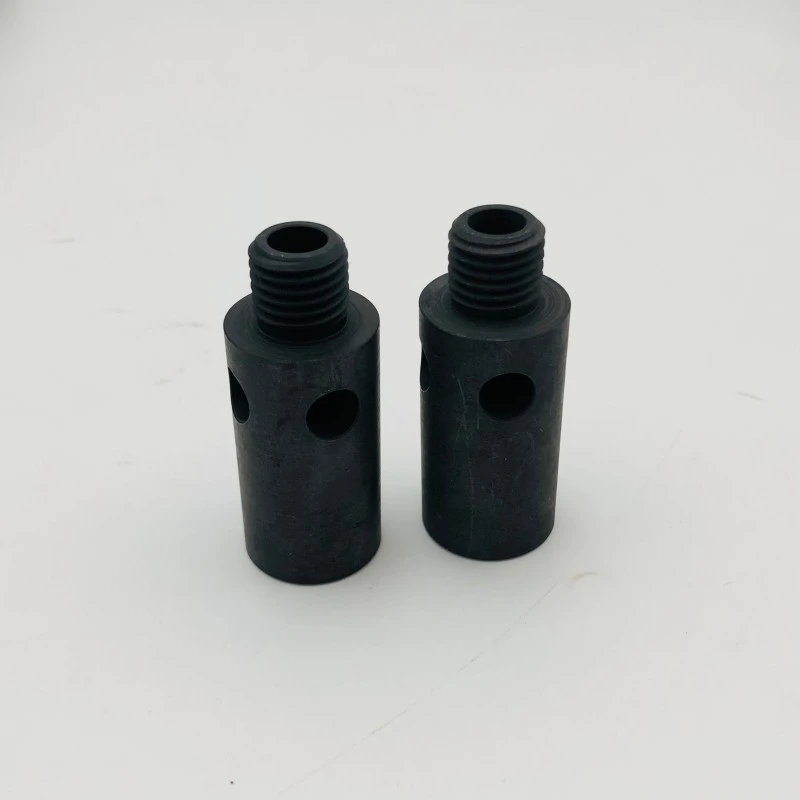

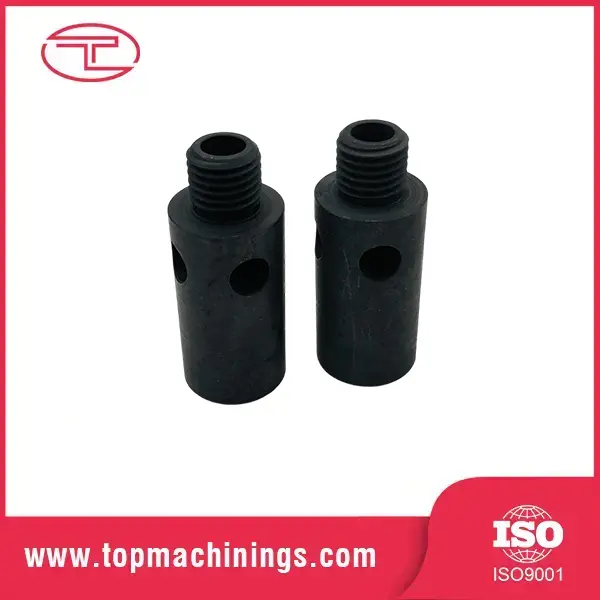

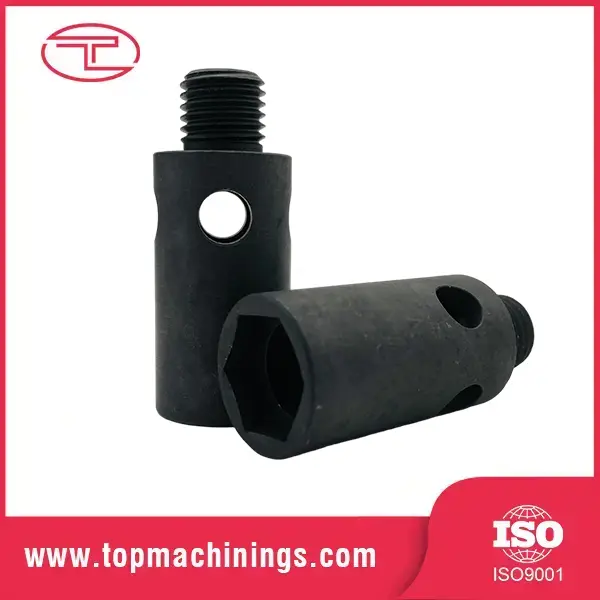

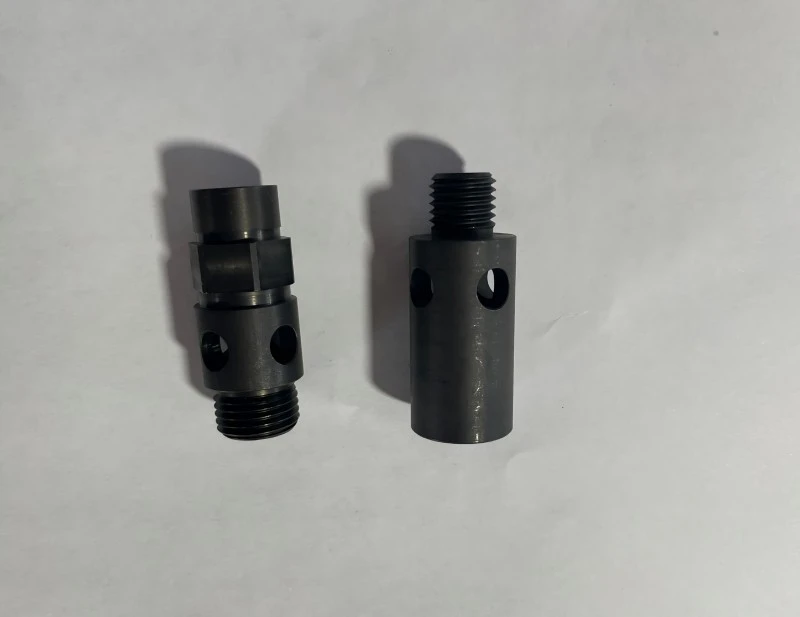

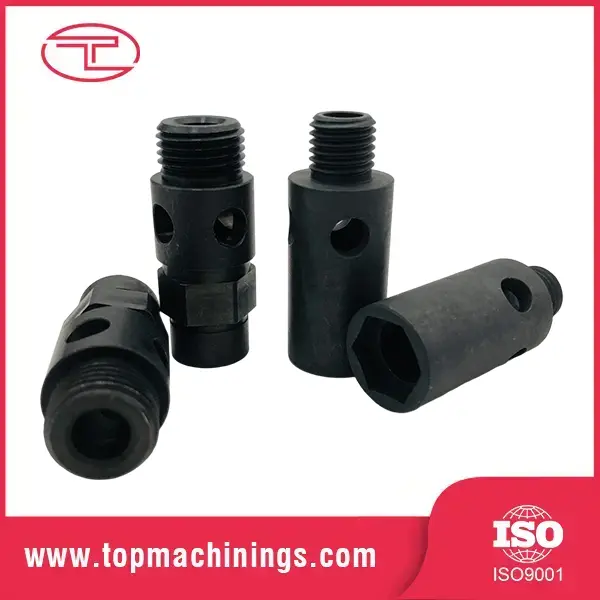

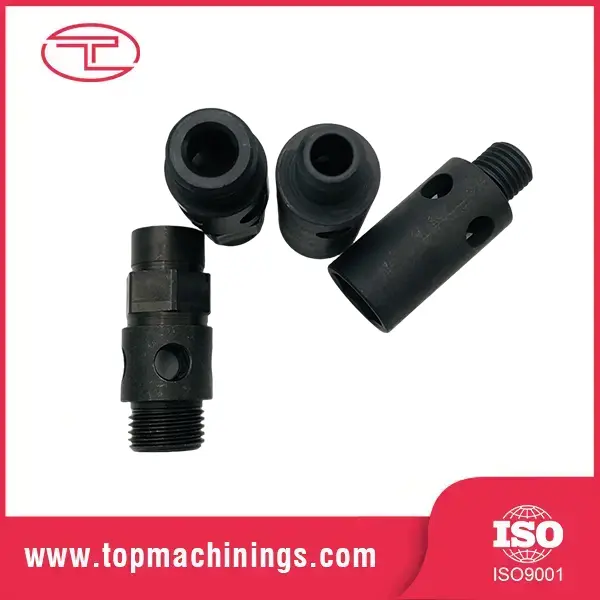

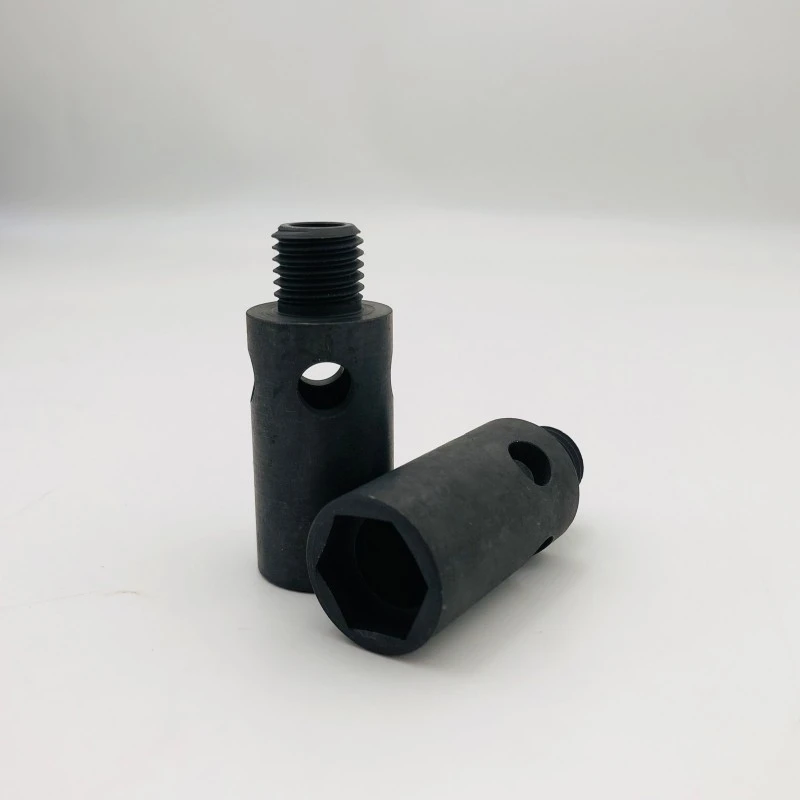

เพลาเกลียวความแม่นยำของเครื่องจักรกลซีเอ็นซี

เพลาเกลียวเป็นส่วนประกอบที่หมุนได้ทรงกระบอกโดยมีเกลียวกลึงตามความยาวบางส่วนหรือทั้งหมด ตัวอย่างคลาสสิกคือลีดสกรู — หัวใจของเครื่องจักร CNC, เครื่องพิมพ์ 3D และแอคชูเอเตอร์เชิงเส้นทุกเครื่อง — โดยที่เกลียวประกอบน็อตเพื่อแปลงการหมุนให้เป็นการเคลื่อนที่เชิงเส้นที่แม่นยำ แต่เพลาเกลียวที่มีความแม่นยำในการตัดเฉือน CNC ก็ปรากฏเป็นเพลามอเตอร์ที่มีปลายเกลียว ไทร็อด สกรูปรับ และเพลาป้อน

สิ่งที่แยกเพลาเกลียวที่ดีออกจากเพลาที่ไม่ดีนั้นมองไม่เห็นได้ในทันทีและถือเป็นหายนะในการให้บริการ: ความแม่นยำของระยะพิตช์เกลียวตลอดความยาวทั้งหมด ลีดสกรูที่มีระยะพิทช์สะสม 0.1 มม. ในระยะเคลื่อนที่หนึ่งเมตร จะทำให้เครื่องมือกลของคุณวางตำแหน่งผิด 0.1 มม. ทุกครั้ง นั่นคือความแตกต่างระหว่างชิ้นส่วนที่มีความแม่นยำและชิ้นส่วนที่มีปัญหา

ข้อควรพิจารณาด้านการออกแบบและวัสดุ

เกรดทั่วไป: 4140/42CrMo, 1045 (งานทั่วไป), SUS303/316 (ต้านทานการกัดกร่อน), 6061-T6 (น้ำหนักเบา)

รูปแบบเกลียว: Acme, สี่เหลี่ยมคางหมู, ISO ระบบเมตริก, UNC/UNF, รองรับบอลสกรู

การรักษาความร้อน: การชุบแข็งแบบเหนี่ยวนำของปีกเกลียว การชุบแข็งแบบทะลุ หรือการคาร์บูไรซิ่ง

คุณสมบัติที่สำคัญ: รูตรงกลางสำหรับการเจียร ร่องสลัก แฟลต รูขวาง และเส้นผ่านศูนย์กลางขั้นบันได

ความร่วมศูนย์ระหว่างเส้นผ่านศูนย์กลางพิตช์เกลียวและวารสารแบริ่ง: ≤ 0.02 มม. TIR

ความตรง: มาตรฐาน 0.05 มม./ม., 0.02 มม./ม. สำหรับเกรดความแม่นยำ

สำหรับเพลาเกลียวที่มีความแม่นยำในการตัดเฉือน CNC การเลือกใช้วัสดุคือการตัดสินใจด้านประสิทธิภาพ: 4140 ชุบแข็งและกราวด์ให้อายุการใช้งานยาวนานและมีเสถียรภาพในมิติ อะลูมิเนียม 6061 ให้การเคลื่อนที่แบบความเฉื่อยต่ำน้ำหนักเบาสำหรับการใช้งานที่ความเร็วสูง เราขอแนะนำเกรดตามน้ำหนักบรรทุก ความเร็ว และรอบการทำงาน ไม่ใช่แค่ราคาเท่านั้น

คุณสมบัติหลักและคุณประโยชน์

เธรดที่แม่นยำตลอดความยาวเต็ม

เกลียวถูกตัดแบบจุดเดียวหรือกัดเกลียวภายใต้การควบคุมของ CNC โดยมีการตรวจสอบความถูกต้องของระยะพิทช์ตลอดความยาวของเกลียวทั้งหมด ไม่ใช่แค่ที่เกจเท่านั้น สำหรับเพลาเกลียวที่มีความแม่นยำในการกลึง CNC เราจะถือว่าข้อผิดพลาดของระยะพิทช์สะสมภายใน 0.02 มม. ต่อ 300 มม. ดังนั้นเครื่องของคุณจึงวางตำแหน่งอย่างถูกต้องในทุกจุดของการเดินทาง

ความสัมพันธ์ระหว่างเธรดกับเจอร์นัลแบบศูนย์กลาง

วารสารด้ายและแบริ่งได้รับการตัดเฉือนในการตั้งค่าเดียวหรือบนศูนย์กลางระหว่างการทำงานสองครั้ง โดยรักษาค่ารันเอาท์ไว้ต่ำกว่า 0.02 มม. เพลาที่ทำงานจริงจะสึกหรอเท่าๆ กัน สั่นสะเทือนน้อยลง และยืดอายุการใช้งานของตลับลูกปืน

การรักษาความร้อนที่สอดคล้องกับหน้าที่

การชุบแข็งแบบเหนี่ยวนำบนด้านข้างเกลียวทำให้พื้นผิวทนทานต่อการสึกหรอ ขณะเดียวกันก็รักษาแกนให้แข็งแกร่งสำหรับการส่งแรงบิด สำหรับการใช้งานรอบสูง เราจะเติมคาร์บอนหรือชุบแข็งให้ตรงตามข้อกำหนดของคุณ

เส้นผ่านศูนย์กลางกราวด์ที่มีความสำคัญ

วารสารแบริ่งและพื้นผิวซีลสามารถกราวด์ทรงกระบอกได้ถึง Ra 0.2μm โดยมีพิกัดความเผื่อ ±0.003 มม. — ผิวสำเร็จที่ช่วยให้ซีลไม่รั่วซึมและแบริ่งเงียบที่ RPM สูง

แบบครบวงจร: เพลา + ฟิตติ้ง

เราตัดเฉือนทั้งเพลา: เกลียว ร่องสลัก แฟลต รูเจาะข้าม และปลายเกลียว — ส่วนหนึ่ง ซัพพลายเออร์รายหนึ่ง และมาตรฐานคุณภาพเดียว ไม่มีผู้จำหน่ายรายที่สอง ไม่มีพิกัดความเผื่อในการซ้อนระหว่างส่วนประกอบต่างๆ

ข้อมูลจำเพาะของผลิตภัณฑ์

การใช้งานทั่วไป

ในฐานะผู้ผลิตและจำหน่ายเพลาเกลียวที่มีความแม่นยำในการตัดเฉือน CNC Tuoyuan Metal จัดหาเพลาจำนวนมากในราคาโรงงานโดยตรงสำหรับ:

ลีดสกรูและเพลาที่เข้ากันได้กับบอลสกรูสำหรับเครื่องจักร CNC และเครื่องพิมพ์ 3D

เพลามอเตอร์ที่มีปลายเกลียวสำหรับคัปปลิ้งและรอก

ตัวกระตุ้นเชิงเส้นและส่วนประกอบกระบอกสูบไฟฟ้า

ก้านรัดและสกรูปรับสำหรับอุปกรณ์อุตสาหกรรม

ส่วนประกอบเกลียวพวงมาลัยและระบบกันสะเทือนของรถยนต์

เพลาป้อนสำหรับเครื่องจักรสิ่งทอ บรรจุภัณฑ์ และการพิมพ์

เกี่ยวกับเรา

การตัดเฉือนที่แม่นยำคือธุรกิจหลักของเรา

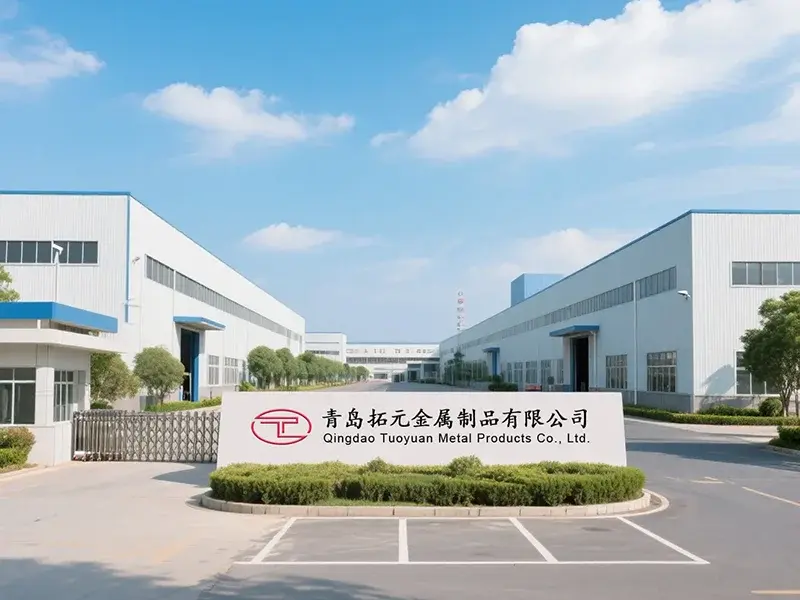

Tuoyuan Metal เชี่ยวชาญด้านชิ้นส่วนกลึงที่มีความแม่นยำและส่วนประกอบกลึง CNC - เพลาเกลียวที่มีความแม่นยำในการตัดเฉือน CNC อยู่ในโรงเก็บรถของเรา ประสบการณ์ด้านการตัดเฉือนสิบปี เครื่องกลึง CNC ความเร็วสูง 20 เครื่อง ศูนย์เครื่องจักรกล 5 แห่ง และกำลังการผลิต 100 ล้านชิ้นต่อปี

พิสูจน์แล้วในตลาดอเมริกาเหนือ

ยอดขาย 60% ของเราไปที่อเมริกาเหนือ ซึ่งลูกค้าต้องการความคลาดเคลื่อนที่เข้มงวดและการจัดส่งที่เชื่อถือได้ อัตราการซื้อซ้ำ 95% หมายถึงลูกค้าของเราสั่งซื้อใหม่ ซึ่งเป็นการรับรองคุณภาพที่แข็งแกร่งที่สุด

การสื่อสารที่รวดเร็วและชัดเจน

ทีมขายของเราพูดภาษาอังกฤษได้คล่องและตอบกลับภายใน 24 ชั่วโมง ปัญหาด้านคุณภาพจะได้รับการตอบกลับภายใน 48 ชั่วโมง ไม่มีอุปสรรคด้านภาษา ไม่มีการหลบหนี

การสนับสนุนทางวิศวกรรมในตัว

ไม่แน่ใจเกี่ยวกับวัสดุหรือการรักษาความร้อนใช่ไหม? ส่งใบสมัครของคุณมาให้เรา แล้วเราจะแนะนำเกรดและกระบวนการที่เหมาะสม เราสนับสนุนตั้งแต่ต้นแบบจนถึงการผลิตจำนวนมาก

คำถามที่พบบ่อย

ถาม: คุณทำลีดสกรูหรือไม่? คุณสามารถบรรลุความแม่นยำอะไรได้บ้าง? ตอบ: ใช่ ลีดสกรูเป็นหนึ่งในความเชี่ยวชาญของเรา เกรดมาตรฐานถือ ±0.05 มม. ต่อ 300 มม. เกรดความแม่นยำถือข้อผิดพลาดระยะพิทช์สะสม ±0.02 มม. เพื่อความแม่นยำที่สูงขึ้น เราขอแนะนำบอลสกรู ซึ่งเราก็มีจำหน่ายเช่นกัน

ถาม: คุณสามารถตัดเฉือนเพลาจากตัวอย่างได้หรือไม่ ตอบ: ใช่ เราทำวิศวกรรมย้อนกลับจากตัวอย่างทางกายภาพและภาพวาด เราวัดตัวอย่าง สร้างภาพวาด และยืนยันกับคุณก่อนการผลิต

ถาม: คุณแนะนำให้ใช้ความร้อนแบบใดสำหรับด้ายที่ทนทานต่อการสึกหรอ ตอบ: สำหรับการใช้งานเพลาเกลียวและแอคชูเอเตอร์ที่มีความแม่นยำในการตัดเฉือน CNC ส่วนใหญ่ การชุบแข็งด้านข้างเกลียวด้วยกระแสเหนี่ยวนำเป็น HRC 45–55 เป็นตัวเลือกที่เหมาะสม — พื้นผิวแข็ง หรือแกนที่แข็ง สำหรับการสึกหรอที่รุนแรง สามารถใช้คาร์บูไรซิ่งหรือการชุบแข็งเต็มขั้นได้

ถาม: คุณสามารถรักษาค่าเผื่อเส้นผ่านศูนย์กลางที่คุณอ้างไว้ได้หรือไม่ ก. ใช่. เส้นผ่านศูนย์กลางที่กลึงได้ ±0.02 มม. เส้นผ่านศูนย์กลางกราวด์ถือ ± 0.005 มม. เครื่อง CNC ของเรามีความแม่นยำในการกำหนดตำแหน่งซ้ำที่ ≤±0.003 มม. ตรวจสอบโดยการตรวจสอบของ CMM ในทุกชุด

ถาม: MOQ และเวลารอคอยของคุณคืออะไร? ตอบ: ต้นแบบขั้นต่ำมีความยืดหยุ่น (แม้แต่ 1-5 ชิ้น) การผลิตขั้นต่ำจากประมาณ 500 ชิ้น เวลานำโดยเฉลี่ย 15 วัน, 18–20 วันพร้อมการเจียรและการบำบัดความร้อน
