ข้อต่อไฮดรอลิกกลึง CNC

ข้อต่อไฮดรอลิกที่กลึงด้วย CNC คือข้อต่อไฮดรอลิกที่เชื่อมต่อกับท่อ ท่อ ปั๊ม วาล์ว และกระบอกสูบในระบบไฮดรอลิก มันดูเรียบง่าย — ตัวเครื่องเป็นโลหะที่มีเกลียวและหน้าซีล — แต่ทำงานภายใต้สภาวะที่โหดร้าย: แรงดันตั้งแต่ 50 ถึง 400+ บาร์ การแกว่งของอุณหภูมิ การสั่นสะเทือน และน้ำมันไฮดรอลิกที่พบเส้นทางการรั่วไหล เช่น น้ำพบรอยแตก

หน้าที่ของฟิตติ้งคือการปิดผนึก ไม่ว่าจะเป็นแฟลร์ JIC 37°, ORFS (ซีลหน้าโอริง), เกลียวขนาน BSPP หรือเกลียวเรียว NPT รูปทรงการซีลจะถูกตัดเฉือนให้มีความแม่นยำระดับไมครอน พื้นผิวการซีลที่หลุดออกจากทรงกลม 0.02 มม. เป็นข้อต่อที่สามารถยื่นออกมาได้ ด้ายที่มีรากฉีกขาดคือข้อต่อที่หลุดออกภายใต้ความกดดัน นั่นคือเหตุผลว่าทำไมคุณภาพของการตัดเฉือนจึงไม่ "ดีที่มี" ที่นี่ — แต่เป็นปัญหาด้านความปลอดภัย

คุณสมบัติหลักและคุณประโยชน์ของข้อต่อไฮดรอลิกกลึง CNC

การปิดผนึกพื้นผิวด้วยเครื่องจักร ไม่ใช่ "ดีพอ" กรวยแฟลร์ 37° ร่องโอริง และหน้าบ่านั่งได้รับการประมวลผลด้วยพิกัดความเผื่อที่ควบคุมได้ (มุมเบาะ ±0.5°, ผิวสำเร็จ Ra สูงสุด 0.8μm) พื้นผิวการซีลที่เหมาะสมคือสิ่งที่ช่วยรักษาแรงดัน 350 บาร์ไว้ในท่อและออกจากห้องอุปกรณ์ของคุณ

ด้ายที่สะอาดและคมชัด เกลียวถูกตัดหรือม้วนเป็น 6g/6H โดยมีรูปทรงเต็ม — ไม่มีรากขาดหรือหงอนไม่ม้วน เกลียวเรียว (NPT/BSPT) ได้รับการตรวจสอบด้วยริงเกจ L1/L2 เพื่อรับประกันข้อต่อที่แน่นหนาและไม่รั่วซึม

ความมั่นใจที่ผ่านการทดสอบด้วยความกดดัน เราอัดแรงดันอุปกรณ์ทดสอบไว้ที่แรงดันใช้งานพิกัด 1.5× บนชุดตัวอย่าง และทุกข้อต่อได้รับการตรวจสอบด้วยสายตาและมิติ สำหรับการใช้งานที่สำคัญ มีการทดสอบแรงดัน 100%

วัสดุที่เหมาะสมสำหรับของไหล เหล็กคาร์บอนชุบสังกะสีสำหรับระบบน้ำมันแร่มาตรฐาน สเตนเลส 316 สำหรับอาหาร อาหารทะเล และของเหลวที่มีฤทธิ์รุนแรง ทองเหลืองสำหรับบริการลมและน้ำแรงดันต่ำ วัสดุที่เหมาะสมจะป้องกันการกัดกร่อนของกัลวานิกและความล้มเหลวก่อนวัยอันควร

ความสะอาดที่คุณระบุได้ อุปกรณ์ต่างๆ ได้รับการทำความสะอาดแบบอัลตราโซนิคและบรรจุหีบห่อตามข้อกำหนดด้านความสะอาดของคุณ รวมถึงระดับความสะอาด ISO 4406 สำหรับระบบเซอร์โวและระบบสัดส่วนที่ละเอียดอ่อน

ข้อมูลจำเพาะของผลิตภัณฑ์

การใช้งานทั่วไป

ในฐานะผู้ผลิตและจำหน่ายฟิตติ้งไฮดรอลิกกลึง CNC Tuoyuan Metal จัดหาอุปกรณ์ฟิตติ้งจำนวนมากในราคาโรงงานโดยตรงสำหรับ:

ระบบไฮดรอลิกเคลื่อนที่ — รถขุด รถตัก เครื่องจักรกลการเกษตร

ระบบไฮดรอลิกทางอุตสาหกรรม — เครื่องอัด เครื่องฉีดพลาสติก เครื่องมือกล

วงจรไฮดรอลิกของอุปกรณ์ก่อสร้าง

ระบบไฮดรอลิกทางทะเลและนอกชายฝั่ง (สแตนเลส 316)

สายการผลิตอาหารและยาของเหลว

ม้านั่งทดสอบ ระบบหล่อลื่น และวงจรนิวแมติกส์

กระบวนการผลิต

อุปกรณ์ไฮดรอลิกถูกตัดเฉือนจากสต็อกแท่งบนเครื่องกลึง CNC ซึ่งมักจะใช้ในรอบการจับยึดครั้งเดียว ตัวหกเหลี่ยมจะถูกกลึง เจาะ ทำเกลียว และรูปทรงการซีล (กรวยแฟลร์ ร่องโอริง หรือเทเปอร์) จะถูกตัดด้วยเครื่องมือเฉพาะ วิธีการติดตั้งแบบครั้งเดียวคือสิ่งที่ยึดพื้นผิวการซีลให้อยู่ตรงกลางกับเกลียว

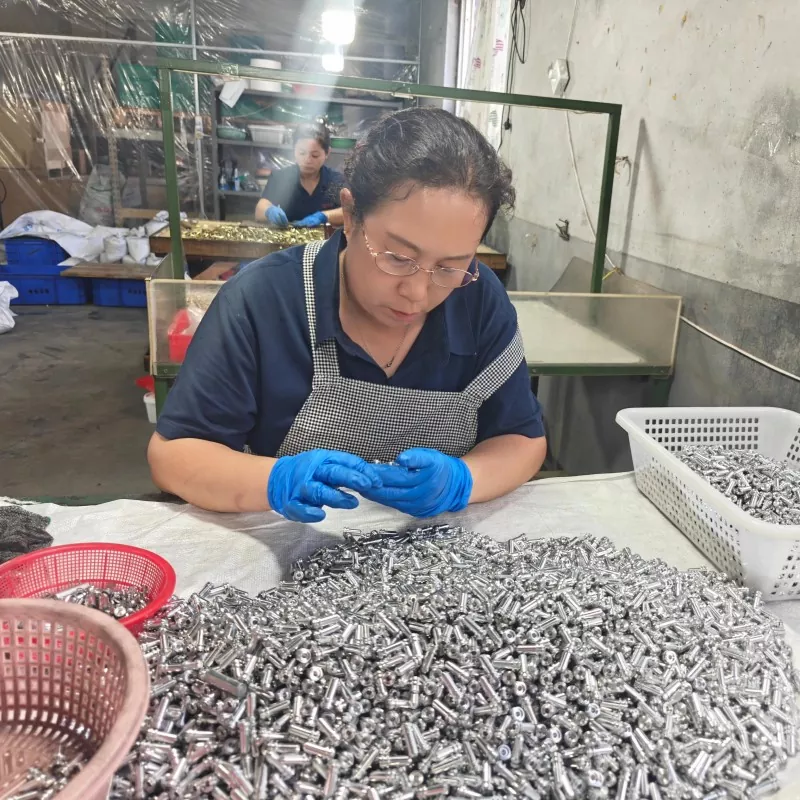

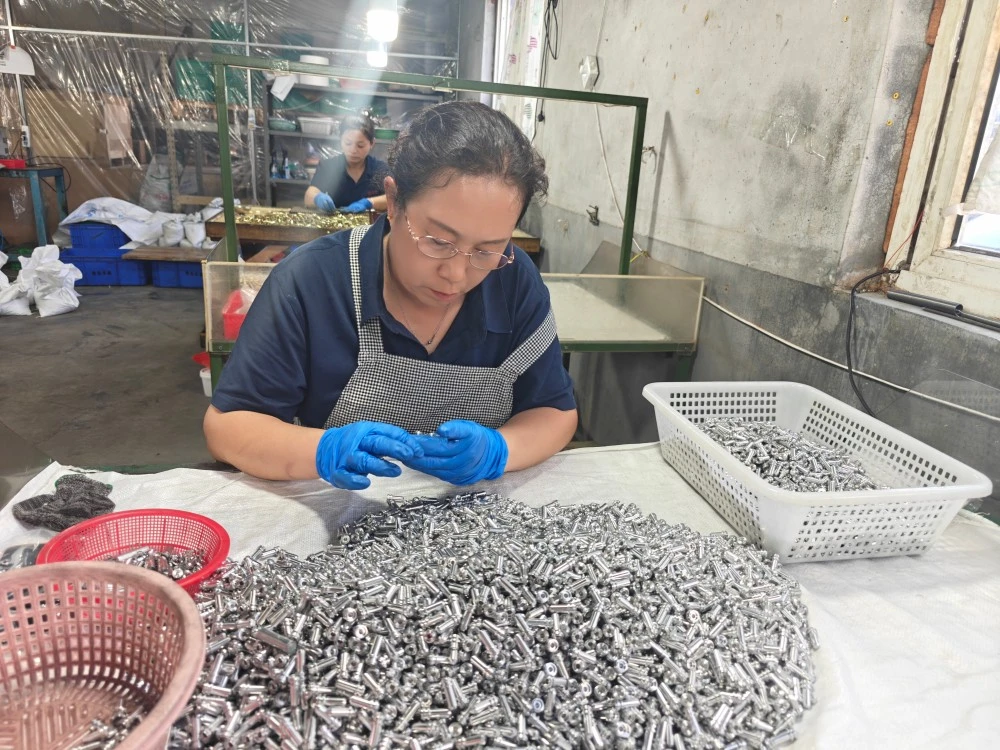

หลังการตัดเฉือน ข้อต่อจะถูกลบคม — ซึ่งมีความสำคัญอย่างยิ่งต่อผิวหน้าการซีล — จากนั้นจึงทำการปรับสภาพพื้นผิว (การชุบสังกะสี ซิงค์-นิกเกิล หรือฟิล์มทู่) อุปกรณ์จะถูกทำความสะอาดด้วยอัลตราโซนิกเพื่อขจัดเศษและสารตกค้าง จากนั้นจึงตรวจสอบ: การวัดเกลียว การตรวจสอบมุมบ่า การวัดขนาด และการทดสอบแรงดันตัวอย่าง

เหตุใดจึงเลือก Tuoyuan Metal

ความแม่นยำในการตัดเฉือนที่มีความสำคัญ เครื่องกลึง CNC ของเรามีความแม่นยำในการกำหนดตำแหน่งซ้ำที่ ≤±0.003 มม. และเราทำการตัดเฉือนที่ ±0.01 มม. บนข้อต่อเป็นประจำ ซึ่งเป็นแถบพิกัดความเผื่อที่ช่วยให้พื้นผิวการซีลเป็นจริงและเกจเกลียวสะอาด

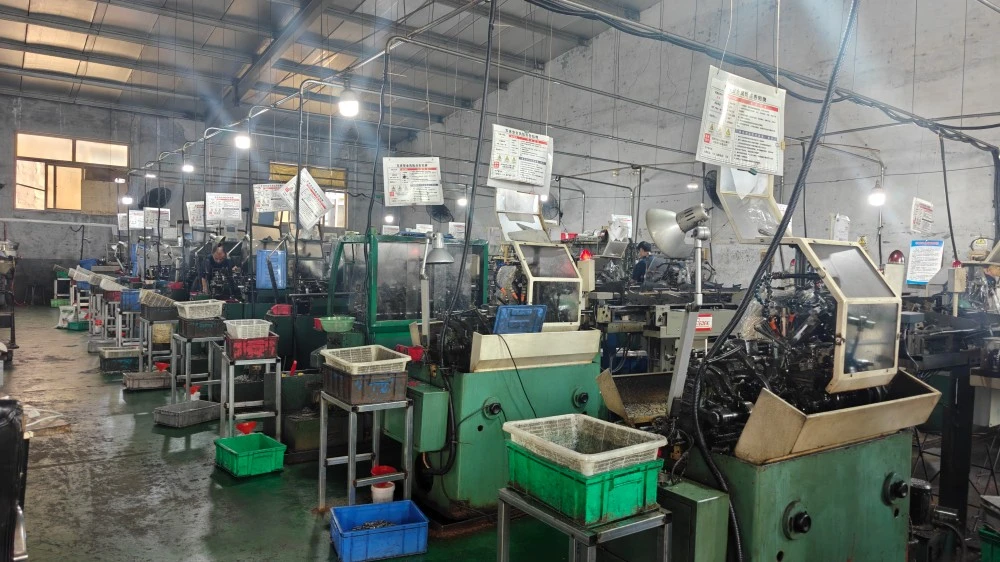

ทศวรรษแห่งความเชี่ยวชาญด้านโลหะการ กว่า 10 ปีในด้านการผลิตชิ้นส่วนที่กลึงด้วยความเที่ยงตรง โดยมีโรงงานขนาด 5,000 ตร.ม. เครื่องกลึง CNC 20 เครื่อง และกำลังการผลิต 100 ล้านชิ้นต่อปี เราได้ปรับแต่งอุปกรณ์มาตรฐานทุกรายการในแค็ตตาล็อกนี้ — หลายครั้ง

การตอบสนองคุณภาพภายใน 48 ชั่วโมง หากพบปัญหา เราจะตอบกลับภายใน 48 ชั่วโมงและรับผิดชอบค่าชดเชยเต็มจำนวนตามที่ตกลงกัน ความมุ่งมั่นดังกล่าวซึ่งได้รับเกียรติอย่างต่อเนื่องคือเหตุใด 95% ของลูกค้าของเราจึงสั่งซื้อซ้ำ

เอกสารพร้อมส่งออก ใบรับรองวัสดุ รายงานการตรวจสอบ และบันทึกการทดสอบแรงดันจะจัดส่งพร้อมกับทุกคำสั่งซื้อ มีการประสานงานการตรวจสอบจากบุคคลที่สาม

บรรจุภัณฑ์และการจัดส่ง

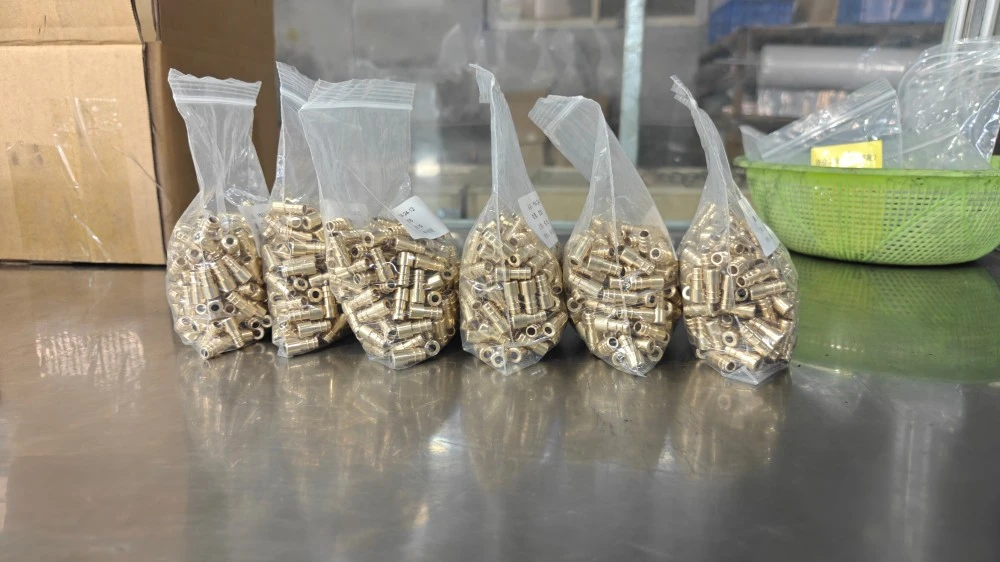

อุปกรณ์ต่างๆ ได้รับการทำความสะอาด ป้องกันการกัดกร่อน และบรรจุในถุงโพลี กล่อง หรือกล่องไม้ส่งออก มีบริการขนส่งด่วนทางอากาศและทางทะเลจากท่าเรือชิงเต่า เอกสารประกอบ: ใบกำกับสินค้า, รายการบรรจุภัณฑ์, ใบตราส่ง, ใบรับรองแหล่งกำเนิดสินค้า, ใบรับรองการทดสอบวัสดุ สำหรับราคาข้อต่อไฮดรอลิกกลึง CNC สั่งซื้อจำนวนมาก หรือใบเสนอราคา โปรดติดต่อทีมส่งออกของเรา

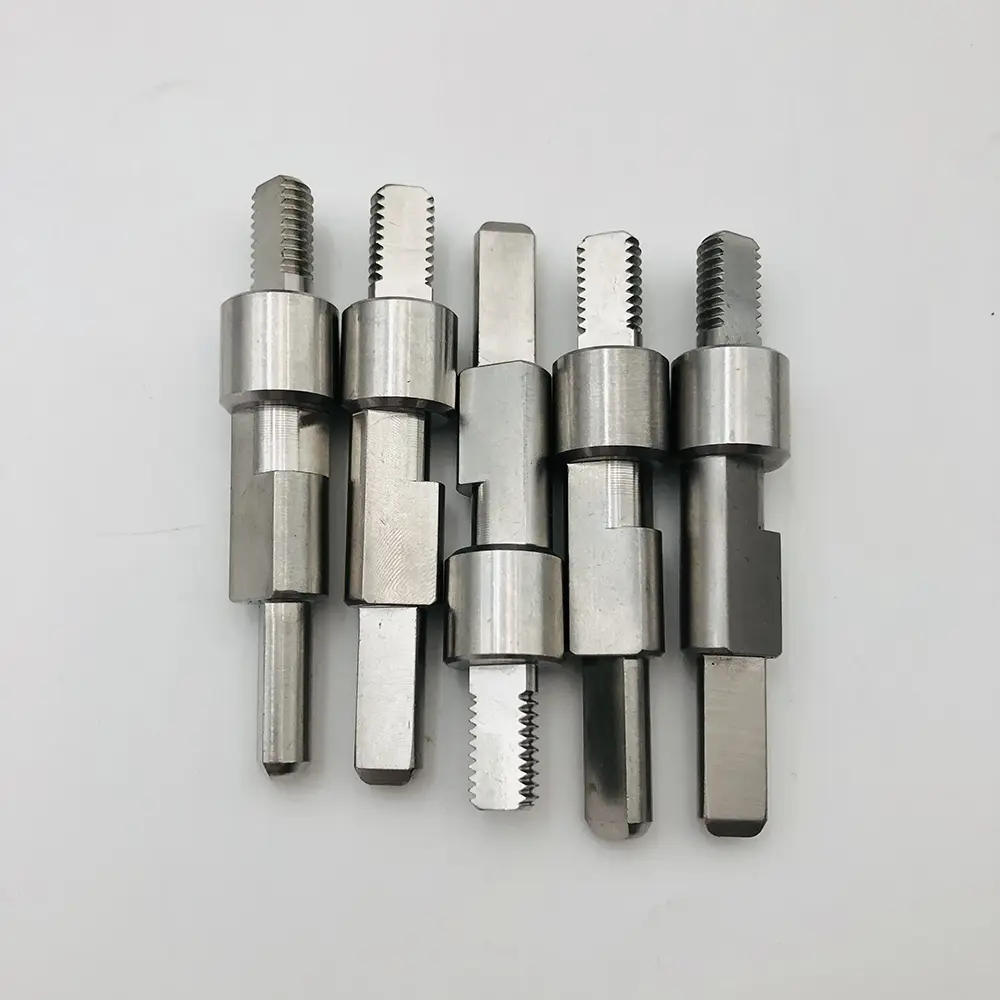

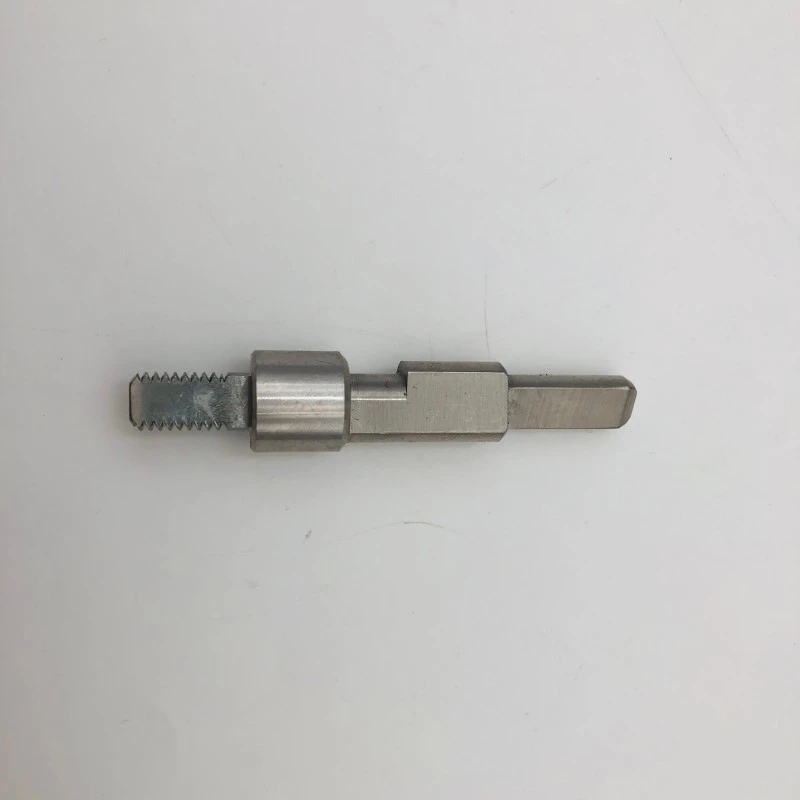

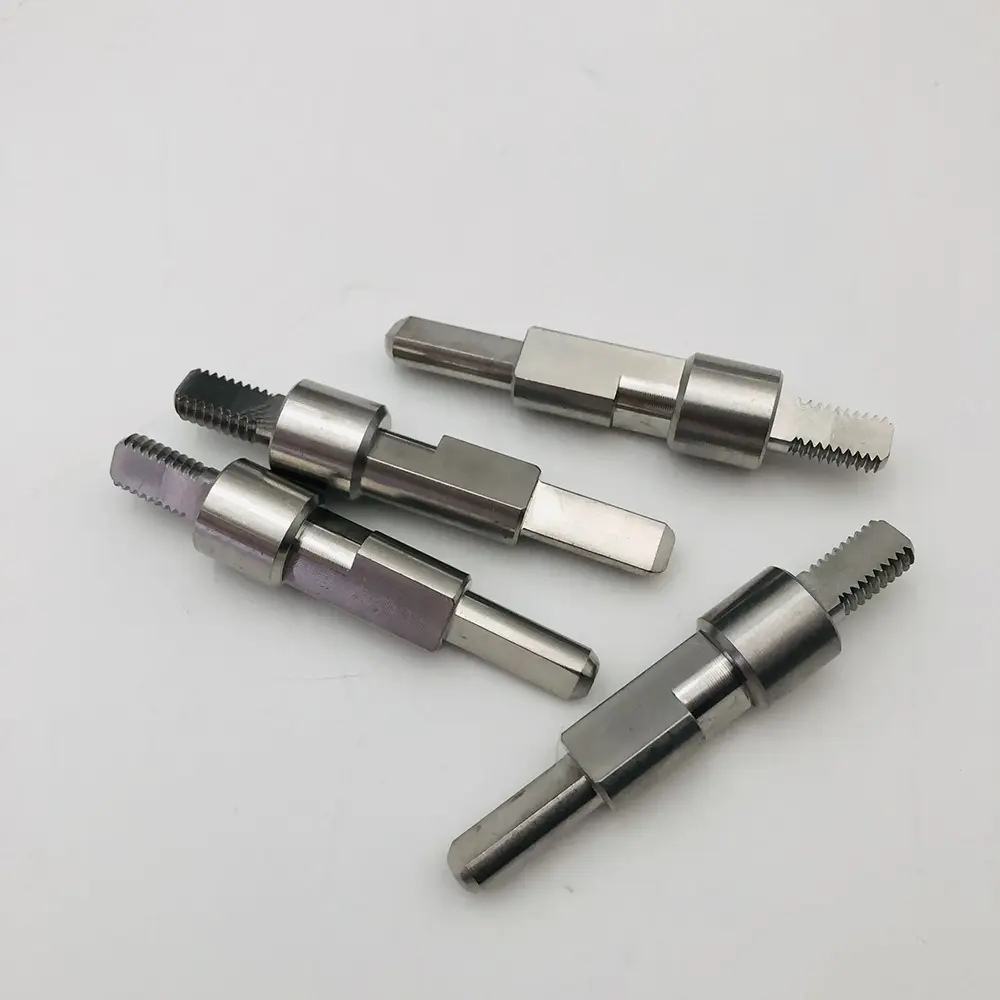

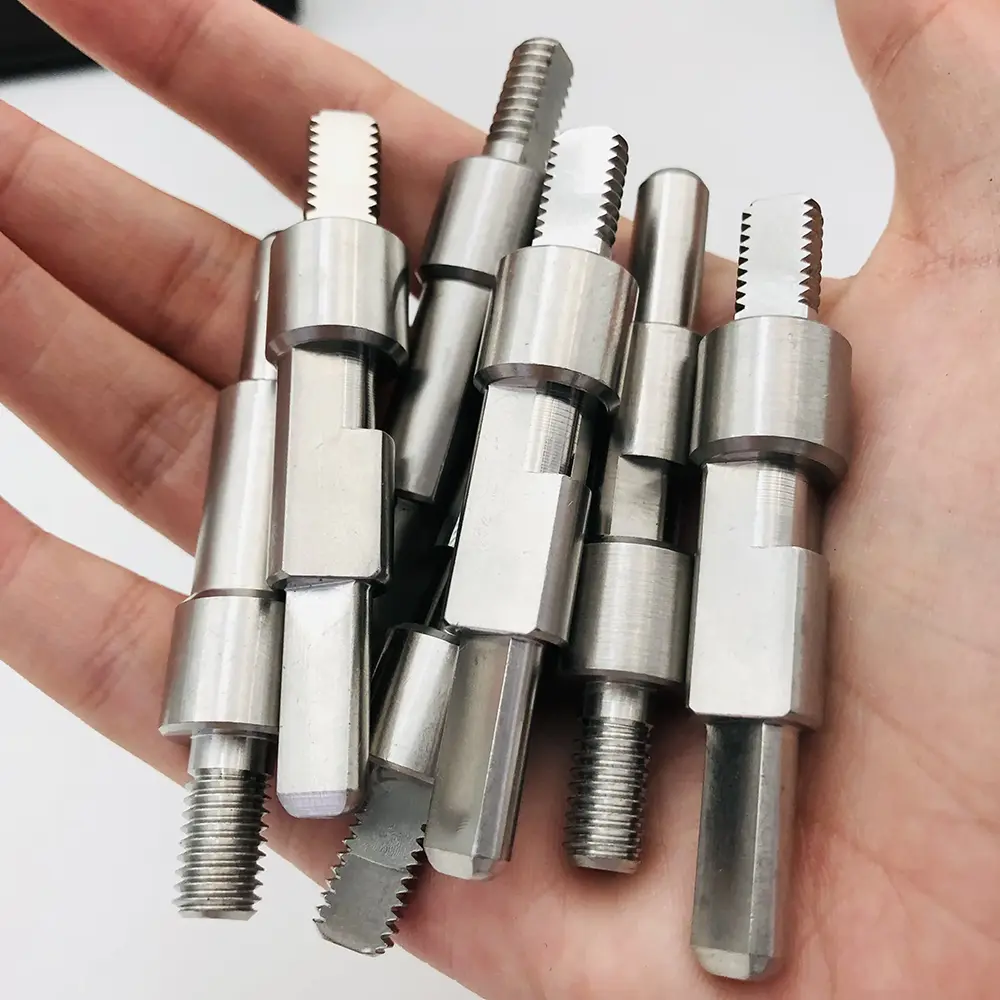

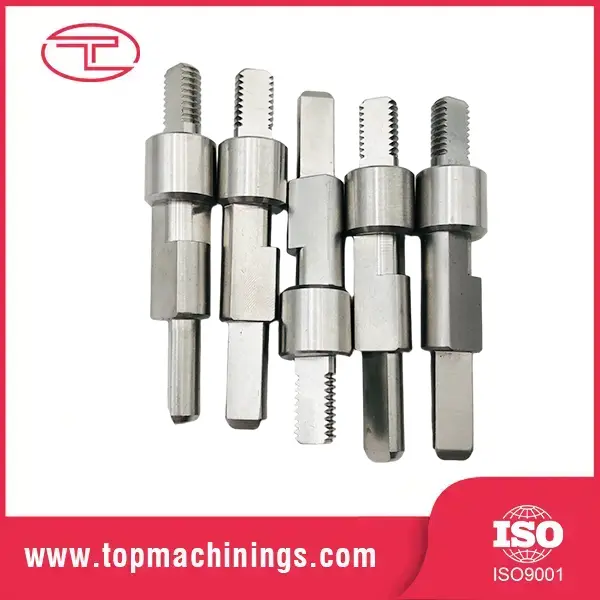

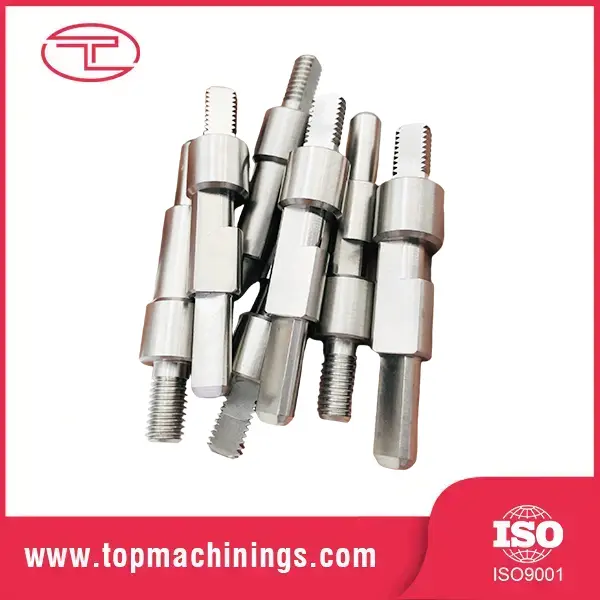

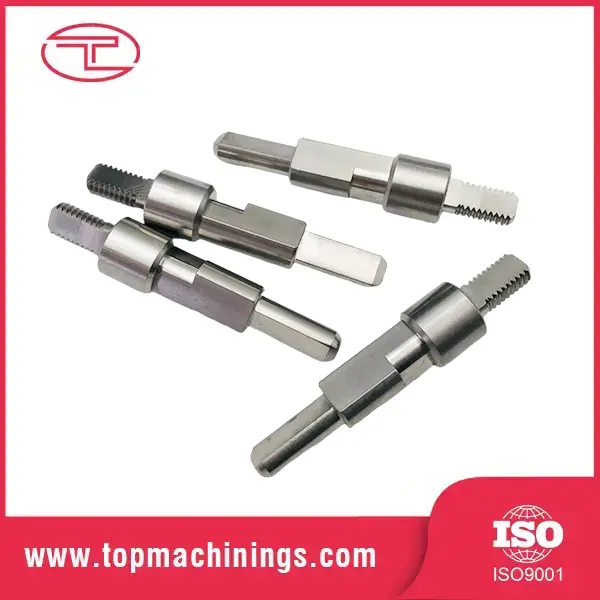

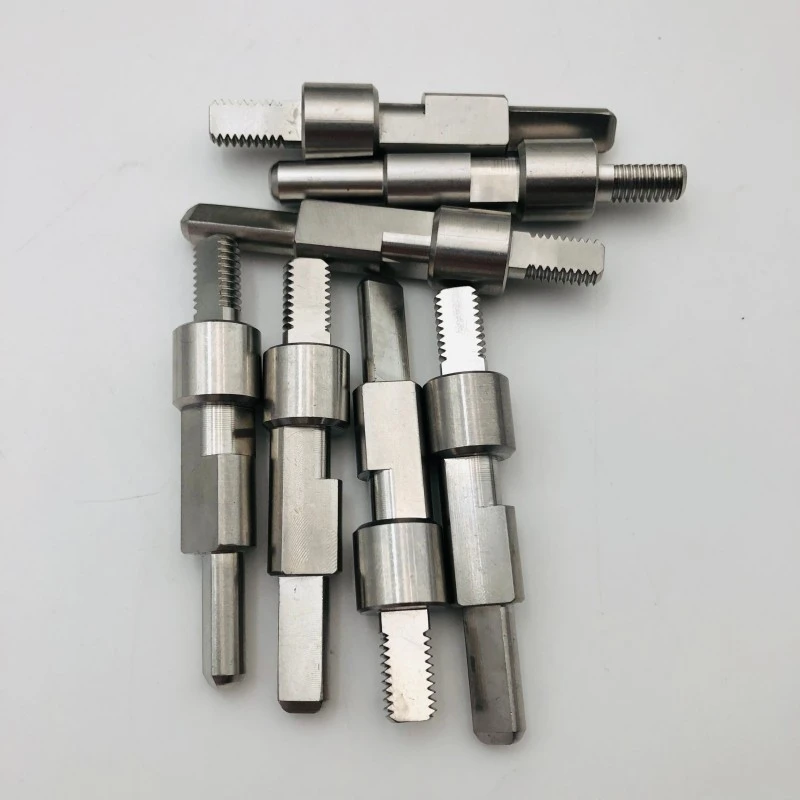

เพลาเกลียว งานละเอียด สูงสำหรับอุปกรณ์อุตสาหกรรม

ลูกค้า: ผู้ผลิตอุปกรณ์ไฮดรอลิกของยุโรป

อุตสาหกรรม: พลังงานของไหลและระบบอัตโนมัติทางอุตสาหกรรม

วัสดุ: สแตนเลส / เหล็กคาร์บอน

กระบวนการ: การกลึง CNC ที่แม่นยำ การกัด การทำเกลียว และการรักษาความร้อน

ลูกค้าต้องการเพลาเกลียวแบบหลายขั้นแบบกำหนดเองซึ่งมีพิกัดความเผื่อต่ำและพื้นผิวเรียบ เพื่อป้องกันการรั่วไหลและการสึกหรอทางกลในชุดประกอบไฮดรอลิกแรงดันสูง ส่วนประกอบมาตรฐานของตลาดไม่สามารถตอบสนองความต้องการด้านแรงบิดและการวางตำแหน่งเฉพาะได้

ด้วยการใช้เครื่องกลึง CNC แบบสวิสหลายแกนและเครื่องกัดที่มีความแม่นยำ เราผลิตเพลาแบบกำหนดเองที่มีโปรไฟล์เกลียวที่แม่นยำและคุณสมบัติการกัดแบบเรียบตามแบบทางเทคนิคของลูกค้า มีการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการทดสอบเกจเกลียว 100% และการตรวจสอบความหยาบของพื้นผิวก่อนจัดส่ง

คำถามที่พบบ่อย

ถาม: ฉันควรใช้อุปกรณ์มาตรฐานใด

ตอบ: ขึ้นอยู่กับภูมิภาคและปลายท่อของคุณ: JIC มีอยู่ทั่วไปในอเมริกาเหนือ, BSP ในยุโรป/เอเชีย, DIN เมตริกในเยอรมนี, ORFS ซึ่งประสิทธิภาพการสั่นสะเทือนและปราศจากการรั่วไหลมีความสำคัญ ส่งอุปกรณ์ฟิตติ้งหรือแบบปัจจุบันของคุณมาให้เรา แล้วเราจะระบุอุปกรณ์มาตรฐานและอุปกรณ์ที่เข้ากัน

ถาม: ฟิตติ้งของคุณสามารถรับแรงกดดันได้แค่ไหน?

ตอบ: อุปกรณ์มาตรฐานได้รับการจัดอันดับที่แรงดันใช้งาน 350 บาร์; การกำหนดค่าแรงดันสูงถึง 630 บาร์ เราทดสอบแรงดันชุดตัวอย่างที่แรงดันพิกัด 1.5 เท่า

ถาม: คุณสามารถจัดหาอุปกรณ์สแตนเลสสำหรับอาหารหรือใช้ในทะเลได้หรือไม่?

ตอบ: ได้ — ข้อต่อ SUS316 พร้อมการเคลือบฟิล์มมีจำหน่ายสำหรับการใช้งานด้านอาหาร ทางทะเล และทางเภสัชกรรม มีใบรับรองวัสดุให้

ถาม: คุณมีอุปกรณ์แบบกำหนดเองต่อรูปวาดหรือไม่?

ตอบ: ใช่ อุปกรณ์ฟิตติ้งแบบกำหนดเองทั้งหมดถือเป็นความพิเศษของเรา ส่งแบบหรือตัวอย่าง แล้วเราจะตัดเฉือนตามรูปทรงที่แน่นอนของคุณ รวมถึงการกำหนดค่าพอร์ตแบบกำหนดเอง

ถาม: MOQ และเวลาการส่งมอบอุปกรณ์ไฮดรอลิกกลึง CNC ของคุณคือเท่าไร

ตอบ: ตัวอย่าง: 3-5 วัน ขั้นต่ำมีความยืดหยุ่น การผลิต: เฉลี่ย 15 วัน การขนส่งทางทะเลจากชิงเต่าหรือด่วนสำหรับคำสั่งซื้อขนาดเล็กเร่งด่วน
